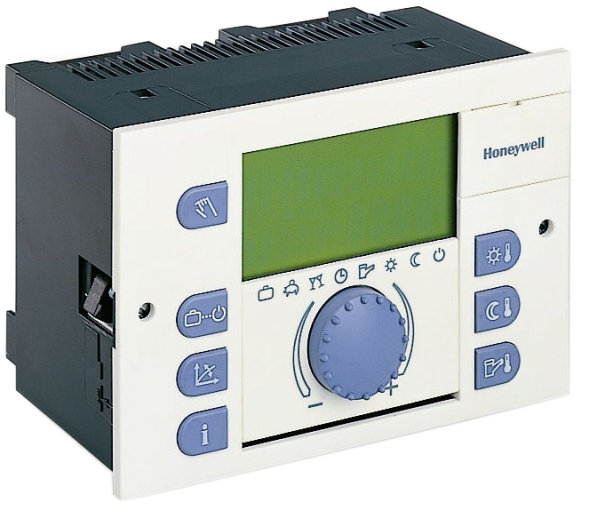

SDC Regulator pogodowy (SMILE)

SDC Regulator pogodowy (SMILE)
Mikroprocesorowy regulator z pogodową regulacją temperatury z wbudowanym programem aplikacyjnym. Konfiguracja systemu dzięki 15 różnym parametrom. W zastosowaniach dla większych obiektów możliwość łączenia w system do 5 regulatorów
Zastosowanie:
do sterowania obiegiem(ami) grzewczymi z pompą obiegową lub zaworem mieszającym
do sterowania pracą palnika kotła 1- lub 2-stopniowego (w zależności od typu regulatora)
do sterowania temperaturą w zasobniku c.w.u.
Funkcje regulacji sterowanie temperaturą zasilania obiegu grzewczego, ograniczenia temperatury, regulacja nadążna od temperatury zewnętrznej
Sposób zmiany nastawy z modułów pomieszczeniowych
Tryb działania bez programu czasowego, ekonomiczny, letni, ręczny, automatyczny
Typ czujnika NTC 20 kohm
Funkcje czasowe grzanie według programu użytkownika, c.w.u. według programu użytkownika
Działanie autonomiczne regulator może pracować jako niezależny lub w systemie z 4 innymi regulatorami SDC/DHC po magistrali bus
Klasa ochrony IP30
Sposób montażu w panelu kotła, naścienny lub w szafie
Wymiary (WxSxG) 96 mm | 144 mm | 75 mm
Maks. temperatura otoczenia 50 oC
Zasilanie 230 V;50Hz | 5,8 VA
Baterie dołączono 3VLi
Wyjścia przekaźnikowe do sterowania zaworami i pompami
Dodatkowy opis regulator dostarczany jest bez listew zaciskowych. Należy uwzględnić sposób montażu i zamówić jeden z następujących elementów:
TBS - zestaw listew zaciskowych do montażu w panelu kotła
SWS12 - podstawa do zabudowy naściennej
SCS12 - podstawa do zabudowy w szafie
Regulator pogodowy
Wyjście palnikaObieg grzewczyCiepła woda użytkowaDodatkowe wyjścieWejściaTyp
1 stopniowepompapompa ładująca4SDC3-10N  PDF
1x: zawór mieszający + pompa4SDC3-40N  PDF
1/2 stopniowe1x: zawór mieszający + pompa; pompapompa ładująca6SDC7-21N  PDF
1/2 stopniowe1x: zawór mieszający + pompa; pompapompa ładująca9SDC9-21N  PDF
1/2 stopniowe2x: zaw. mieszające + pompy; pompapompa ładująca2 wolne wyjścia12SDC12-31N  PDF
Listwa zaciskowa i podstawy montażowe
OpisTyp
Listwa zaciskowa do zabudowy w panelu kotłaTBS  PDF
Podstawa do montażu naściennegoSWS-12  PDF
Podstawa do montażu w szafieSCS-12  PDF
Czujniki
OpisTyp
Czujnik temperatury zewnętrznej AF20-B54   PDF
Czujnik temperatury wody kotłowej lub wody w zasobniku c.w.u. KTF20-65-2M  PDF
Czujnik temperatury wody zasilającej obieg grzewczy (przylgowy) SF20-B54   PDF
Czujnik temperatury wody zasilającej obieg grzewczy (zanurzeniowy, 1/2", 150 mm) VF20-1B54  PDF
Czujnik temperatury wody zasilającej obieg grzewczy (zanurzeniowy, 1/2",300 mm) VF20-3B54S  PDF
Moduły pomieszczeniowe

sdw10it01
SDW10
smile-tf-li-ge51
SMILE-TF-LI
OpisTyp
Zdalny moduł pomieszczeniowy z czujnikiem temperatury oraz przełącznikiem trybu: nocny, dzienny i automatycznySDW10EE  PDF
Moduł pomieszczeniowy z odczytem cyfrowym, z czujnikiem temperatury, z możliwością dostępu do funkcji regulatora (menu tylko w języku niemieckim)SDW30N  PDF
Zawory i siłowniki
OpisTyp
Zawór mieszający 3-drogowy (DN20...DN50) V5433..; np.:V5433A1056  DR40GMLA  M6063L1009  VMM20  PDF
Załączniki
L.p. Typ dokumentu (wersja) Nazwa pliku Rozmiar
1. Instrukcja montażu (polska) PDF smile-m-pl01r0206.pdf 2644 KB
2. Instrukcja obsługi (angielska) PDF en2b0227-ge51r1002.pdf 179 KB
3. Instrukcja obsługi (polska) PDF smile-o-pl01r0206.pdf 1397 KB
4. Katalog zastosowań (polska) PDF smile-s-pl01r0407.pdf 1584 KB
