TLE 0.5-4.5

TLE 0.5-4.5
Termostatyczne zawory rozprężne serii TLE oraz TLEX są stosowane w instalacjach z jednym lub kilkoma obiegami czynnika chłodniczego, w szczególności w urządzeniach produkowanych seryjnie takich jak pompy ciepła, chłodziarki, zamrażarki, urządzenia do produkcji lodu i lodów, kompaktowe agregaty dla chłodnictwa i klimatyzacji.

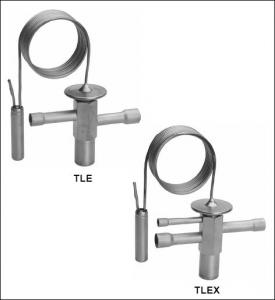

TLE -Termostatyczne zawory rozprężne

Wbudowana dysza, regulowany stopień przegrzewu.

Opis
· TLE: z wewnętrznym wyrównaniem ciśnienia; dla pojedynczego wtrysku w instalacjach z jednym lub kilkoma obiegami czynnika chłodniczego.
·
TLEX: z zewnętrznym wyrównaniem ciśnienia; dla optymalnej skuteczności odparowania we wszystkich instalacjach. Obowiązkowe dla wielokrotnego wtrysku poprzez dystrybutor cieczy.
· Napełnienie kombi adsorpcyjne w standardzie
- Jeden zawór może być używany dla różnych czynników chłodniczych (patrz tab na str 2)
- Czujnik jest wyjątkowo wrażliwy i szybko reaguje więc najmniejsza wartość przegrzewu jest możliwa do uzyskania
- Czujnik nie jest wraŜliwy na temperturę rurki kapilary i przepony
- Charakterystyka tłumiąca powoduje stabilna pracę zaworu
· Napełnienie gazowe dla instalacji głęboko mrożących
· Regulowana wartość przegrzewu
· “Ciepła” przepona zapewniająca największą wiarygodność
· Przyłącza lutowane
· Wyjątkowa wytrzymałość dzięki spawaniu w gazie ochronnym głowicy i przepony ze stali nierdzewnej
· Wbudowana dysza
· Czynniki: R134a, R401A, R12, R22, R407C, R407A, R404A, R507,, R402A, R407B, R502, R410A, R23, ISC 89, R508A, R508B, Inne czynniki na zamówienie.

Zastosowanie

Termostatyczne zawory rozprężne serii TLE oraz TLEX są stosowane w instalacjach z jednym lub kilkoma obiegami czynnika chłodniczego, w szczególności w urządzeniach produkowanych seryjnie takich jak pompy ciepła, chłodziarki, zamrażarki, urządzenia do produkcji lodu i lodów, kompaktowe agregaty dla chłodnictwa i klimatyzacji.

Materiały
Korpus: Mosiądz
El. termoststyczny: Stal nierdzewna
Rurki przyłączeniowe: Miedź

Montaż
· Zawory mogą być montowane w dowolnym położeniu.
· Przewód zewnętrznego wyrównania ciśnienia (TLEX) powinien mieć średnicę 6 mm lub 1/4”, powinien być zamontowany zgodnie z kierunkiem przepływu czynnika chłodniczego. Zaleca się poprowadzenie przewodu łukiem, aby zapobiec dostania się oleju do linii wyrównania ciśnienia.
· Zalecane jest zamontowanie czujnika w górnym, przednim odcinku poziomej linii ssącej, natomiast nigdy nie należy montować czujnika za zaworem zamykającym. Dla wszystkich zaworów termostatycznych zaleca się zaizolowanie czujnika, aby zapobiec oddziaływaniu temperatury otoczenia.
· Podczas lutowania zaworu nie dopuścić, aby temperatura zaworu przekroczyła 100 °C.
· Nie wolno wyginać ani zgniatać czujnika przy zaciskaniu klipsa czujnika podczas montażu!
· Przeróbki konstrukcji zaworu są zabronione.

Załączniki
L.p. Typ dokumentu (wersja) Nazwa pliku Rozmiar
1. TLE KK PDF TLE KK.pdf 408 KB
