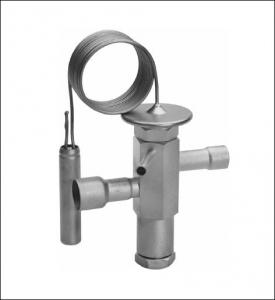

TLEX 4.75-7

TLEX 4.75-7
TLEX 4.75-7
Termostatyczne zawory rozprężne serii TLEX są używane w układach z jednym lub kilkoma obiegami czynnika chłodniczego, w szczególności w urządzeniach produkowanych seryjnie takich jak schładzacze cieczy, pompy ciepła, chłodnie samochodowe.

TLEX-Termostatyczne zawory rozprężne

Wbudowana dysza, regulowany przegrzew, zrównoważony port.

Opis:
· Napełnienie gazowe czujnika (tłumiące) z funkcją MOP w standardzie
· Opcjonalnie dostępne zawory z napełnieniem cieczowym czujnika
· Regulowana wartość przegrzewu
· “Ciepła” przepona zapewniająca najwyższą wiarygodność
· Przyłacza lutowane
· Zewnętrzne wyrównanie ciśnienia
· Wyjątkowa wytrzymałość dzięki spawaniu w gazie ochronnym głowicy i przepony ze stali nierdzewnej
· Konstrukcja ze zrównowaŜonym portem
· Wbudowana dysza
· Czynniki: R134a, R22, R407C, R404A; Inne czynniki na zamówienie.

Zastosowanie:

Termostatyczne zawory rozprężne serii TLEX są używane w układach z jednym lub kilkoma obiegami czynnika chłodniczego, w szczególności w urządzeniach produkowanych seryjnie takich jak schładzacze cieczy, pompy ciepła, chłodnie samochodowe.

Materiały:
Korpus: Mosiądz
El. termostatyczny: Stal nierdzewna
Rurki przyłączeniowe: Miedź

Montaż
· Zawory mogą być montowane w dowolnym położeniu.
· Przewód zewnętrznego wyrównania ciśnienia powinien mieć średnicę 6 mm lub 1/4”, powinien być zamontowany zgodnie z kierunkiem przepływu czynnika. Zaleca się poprowadzenie przewodu łukiem, aby zapobiec dostaniu się oleju do linii wyrównania ciśnienia.
· Zalecane zamontowanie czujnika w górnym, przednim odcinku poziomej linii ssącej, natomiast nigdy nie należy montować czujnika za zaworem zamykającym. Dla wszystkich zaworów termostatycznych zaleca się zaizolowanie czujnika, aby zapobiec oddziaływaniu temperatury otoczenia.
· Podczas lutowania zaworu nie dopuścić, aby temperatura zaworu przekroczyła 100 °C.
· Nie wolno wyginać ani zgniatać czujnika przy zakładaniu klipsa zaciskowego czujnika podczas montażu!
· Przeróbki konstrukcji zaworu są zabronione.
