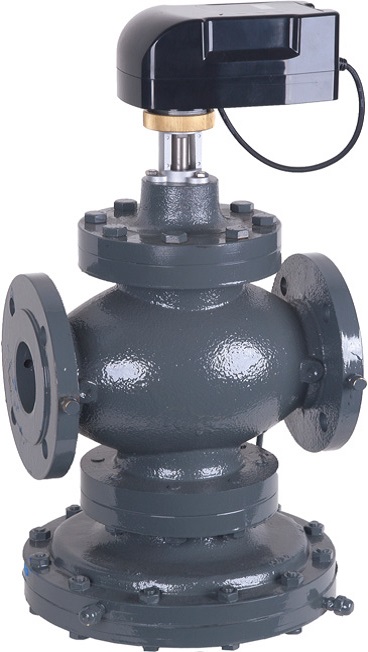

V5006T - Zawór równoważąco-regulacyjny (PICV)

V5006T - Zawór równoważąco-regulacyjny (PICV)
 Zawór V5006T Kombi-QM to niezależny od ciśnienia zawór regulacyjny (PICV). Łączy w sobie regulator przepływu oraz zawór regulacji temperatury w pełnym zakresie skoku i z pełnym autorytetem. Wyposażony w siłownik Kombi-QM umożliwia regulację temperatury w całym zakresie skoku. Jest on odpowiedni do stosowania w systemach o zmiennym i stałym przepływie. Może być stosowany jako ogranicznik stałego przepływu w systemach o stało przepływowych (bez siłownika) lub jako niezależny od ciśnienia zawór regulacyjny w systemach o zmiennym przepływie. V5006T Kombi-QM stosowany jest zwykle do równoważenia hydraulicznego oraz do sterowania temperaturowego w instalacjach z klimakonwektorami, centralami wentylacyjnymi, sufitami chłodzącymi oraz w systemach jedno-rurowych.
Właściwości

Dynamiczne równoważenie ciśnienia różnicowego

  • Niezależna od ciśnienia regulacja przepływu
  • Znaczna oszczędność energii dzięki efektywnemu przepływowi i minimalnej prędkości pomp
  • Wbudowane króćce pomiarowe umożliwiające określenie optymalnego punktu pracy pompy
  • Redukcja ruchu siłownika, gdyż wahania ciśnienia nie mają wpływu na utrzymanie temperatury
  • Łatwy dobór zaworu
  • Uruchomienie nie wymaga metod równoważenia

Szeroki zakres stosowania

  • Rozmiary od DN15 do DN250
  • Różne wersje standardowych zakresów przepływów dla małych i dużych przepływów
  • Dwie funkcje w jednym zaworze zmniejszają koszty przy uruchomieniu

Łatwe uruchomienie

  • Nastawa na widocznej skali umieszczonej na zaworze
  • Nastawa bez użycia dodatkowych narzędzi
  • Możliwa nastawa nawet przy działającej instalacji i po zamontowaniu siłownika
  • Równoważenie systemu nawet jeśli tylko funkcjonuje część instalacji

Prosty serwis

  • Funkcja doraźnego odcięcia za pomocą osłony z tworzywa sztucznego - nie do stałego użytku
  • Możliwość pomiaru dla wymagających aplikacji
Medium: Woda lub mieszanina wody z glikolem, zgodne z VDI 2035
Współczynnik pH: 8 - 9.5
Zakres ciśnienia
Maks. ciśnienie pracy: DN 15-32: maks. 25 bar
DN 32-250 : maks. 16 bar
Temperatura pracy: Maks. temperatura medium: -10 - 120°C *
Wielkość przyłącza: Średnica nominalna DN15 - DN250
Korpus: DN15- 32: Mosiądz odporny na odcynkowanie
DN32-250: Żeliwo sferoidalne
V5006T
DN Typ przyłącza Średnica przyłącza Min. przepływ (qi) Maks. przepływ (qs) Delta-P Kvs Typ
mm cal l/h l/h kPa
15 gw. wewnętrzne Rp 1/2 45 150 20 ... 400 150 V5006TY10150150
15 gw. wewnętrzne Rp 1/2 78 780 35 ... 400 780 V5006TY10150780
20 gw. wewnętrzne Rp 3/4 100 1000 30 ... 400 1000 V5006TY10201000
20 gw. wewnętrzne Rp 3/4 450 1500 35 ... 400 1500 V5006TY10201500
25 gw. wewnętrzne Rp 1 450 1500 35 ... 400 1500 V5006TY10251500
V5006T
DN Typ przyłącza Średnica przyłącza Min. przepływ (qi) Maks. przepływ (qs) Delta-P Kvs Typ
mm cal l/h l/h kPa
20 gw. wewnętrzne Rc 3/4 220 2200 25 ... 400 2200 V5006TY10202200
20 gw. wewnętrzne Rc 3/4 270 2700 25 ... 400 2700 V5006TY10202700
25 gw. wewnętrzne Rc 1 270 2700 25 ... 400 2700 V5006TY10252700
32 gw. wewnętrzne Rc 11/4 300 3000 35 ... 400 3000 V5006TY10323000
V5006T
DN Typ przyłącza Średnica przyłącza Min. przepływ (qi) Maks. przepływ (qs) Delta-P Kvs Typ
mm cal l/h l/h kPa .
32 gw. wewnętrzne Rc 11/4 1800 6000 30 ... 400 6000 V5006TY10326000
40 gw. wewnętrzne Rc 11/2 2700 9000 35 ... 400 9000 V5006TY10409000
50 gw. wewnętrzne Rc 2 5400 18000 35 ... 400 18000 V5006TY10501700
V5006T
DN Typ przyłącza Średnica przyłącza Min. przepływ (qi) Maks. przepływ (qs) Delta-P Kvs Typ
mm cal l/h l/h kPa -
50 kołnierzowe — 2000 20000 40 ... 600 20000 V5006TF1050
65 kołnierzowe — 3000 30000 30 ... 600 30000 V5006TF1065
80 kołnierzowe — 3000 30000 30 ... 600 30000 V5006TF1080
100 kołnierzowe — 5500 55000 30 ... 600 55000 V5006TF1100
125 kołnierzowe — 9000 90000 35 ... 600 90000 V5006TF1125
150 kołnierzowe — 15000 150000 50 ... 600 150000 V5006TF1150
200 Kołnierzowe — 20000 200000 40 ... 400 200000 V5006TF1200LF
200 Kołnierzowe — 30000 300000 40 ... 400 300000 V5006TF1200HF
250 Kołnierzowe — 30000 300000 40 ... 400 300000 V5006TF1250LF
250 kołnierzowe — 50000 500000 65 ... 400 500000 V5006TF1250HF
Załączniki
L.p. Typ dokumentu (wersja) Nazwa pliku Rozmiar
1. Instrukcja montażu PDF V5006T-DN40-65g3 -oi-mu2h2327ge25r0321.pdf 2538 KB
2. Instrukcja montażu PDF V5006T DN20-32g2 -oi-mu2h2327ge25r0321.pdf 10342 KB
3. Instrukcja montażu PDF V5006T DN15-25g1 -oi-mu2h2327ge25r0321.pdf 3947 KB
4. Instrukcja montażu PDF V5006TF -ii-mu1h2327ge23r0221.pdf 4273 KB
5. Karta katalogowa PDF V5006T -k-pl01r0522.pdf 2669 KB
