VTL3030 Zestaw regulacyjny do grzejników bocznozasilanych

Zestawy regulacyjne VTL3030 współpracują z grzejnikami typu "C" z zasilaniem bocznym.

• głowica termostatyczna: Thera-6 (nr kat. T3019W0)
• zawór grzejnikowy: V2030 z wkładką typ SX z nastawą wstępną , uszczelnienie miękkie,
• zawór powrotny: V2430 z funkcjami odcięcia i nastawy, uszczelnienie miękkie
Zastosowanie w wodnych instalacjach grzewczych.

Materiały

Głowice termostatyczne spełniają standardy normy EN215. Korpusy zaworów wykonane z kutego na gorąco mosiądzu, powierzchnia niklowana. Wkład zaworu z uszczelnieniem EPDM i trzpieniem ze stali nierdzewnej. Nakrętki i nyple niklowane wykonane z mosiądzu.

Medium
woda lub woda/glikol wg VDI 2035

Temp. medium

2 ... 130oC

Ciśn. statyczne

PN10

Maks. ciśnienie różnicowe

1 bar

Miejsce w instalacji

zasilanie

Średnica przyłącza

1/2 cal

Typ przyłącza

gw. wewnętrzne

Dodatkowy opis

• Głowica termostatyczna z przyłączem M30x1,5 z wbudowanym czujnikiem cieczowym, zakres regulacji 1...28oC
• Solidne korpusy zaworów
• Zawór grzejnikowy wkładka SX z kvs=0,7 z nastawą wstępną
• Zawór powrotny z funkcjami odcięcia i regulacji



Zestawy regulacyjne do grzejników bocznozasilanych
Korpus Kvs Typ zaworu Typ
osiowy 0,7 z nastawą VTL3030AS15
prosty 0,7 z nastawą VTL3030DS10

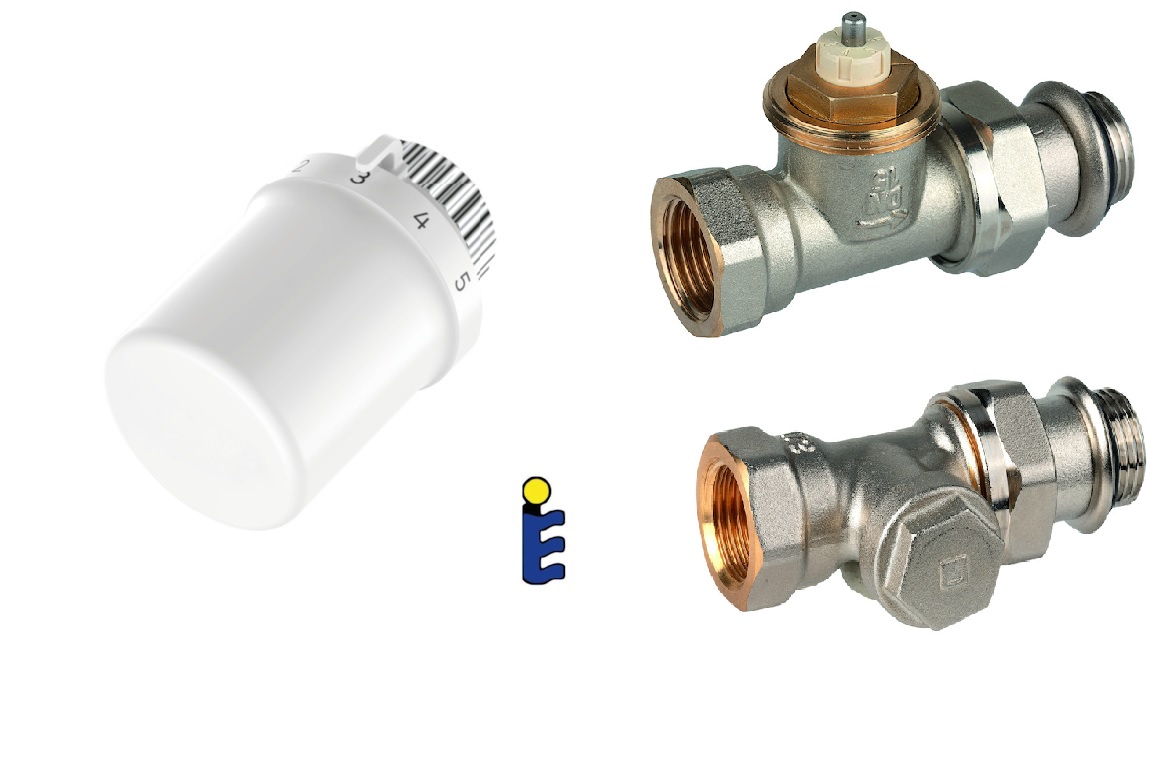

prosty 0,7 z nastawą VTL3030DS15
kątowy 0,7 z nastawą VTL3030ES10

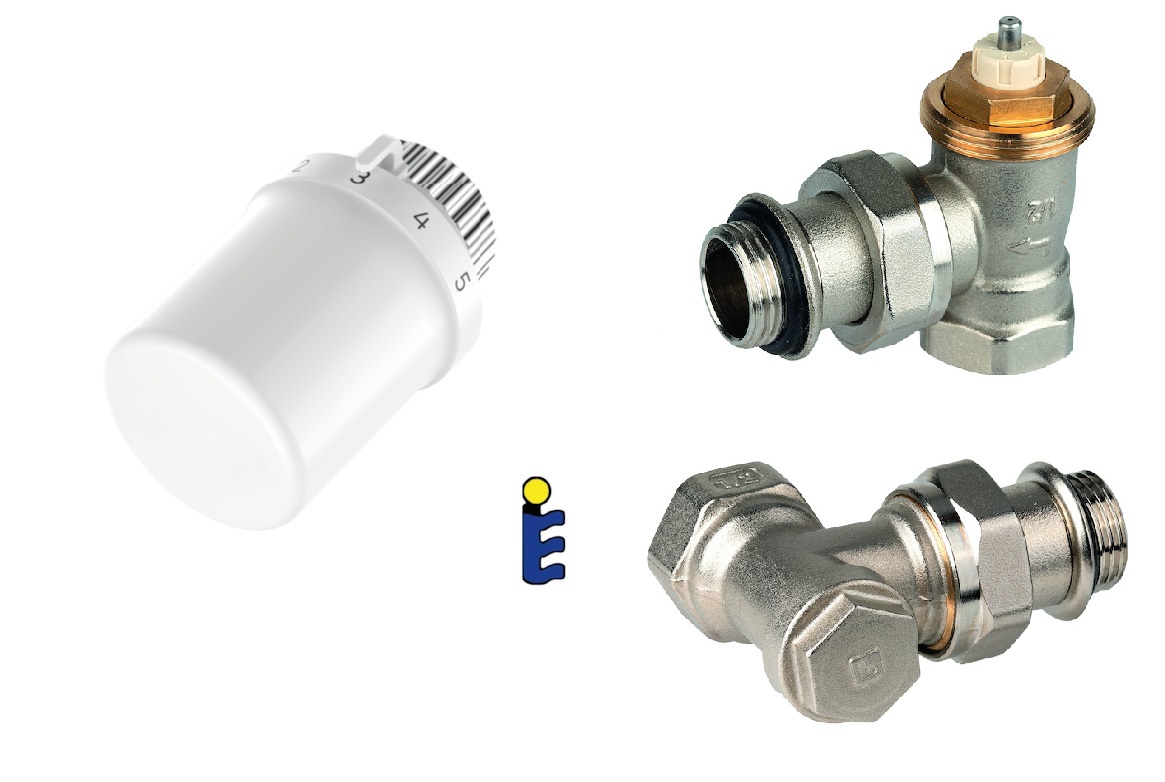

kątowy 0,7 z nastawą VTL3030ES15



Elementy zestawów
Opis Typ
Zestaw do grzejników bocznozasilanych: głowica Thera-6 T3019W0 + Zawór termostatyczny, osiowy, wkładka SX, 1/2", V2030ASX15 + zawór powrotny, kątowy, 1/2", V2430E0015A VTL3030AS15
Zestaw do grzejników bocznozasilanych: głowica Thera-6 T3019W0+ Zawór termostatyczny, prosty, wkładka SX, 3/8" V2030DSX10 + zawór powrotny, prosty, 3/8", V2430D0010 VTL3030DS10
Zestaw do grzejników bocznozasilanych: głowica Thera-6 T3019W0 + Zawór termostatyczny, prosty, wkładka SX, 1/2", V2030DSX15 + zawór powrotny, prosty, 1/2", V2430D0015 VTL3030DS15
Zestaw do grzejników bocznozasilanych: głowica Thera-6 T3019W0 + Zawór termostatyczny, kątowy, wkładka SX, 3/8" V2030ESX10 + zawór powrotny, kątowy, 3/8", V2430E0010 VTL3030ES10
Zestaw do grzejników bocznozasilanych: głowica Thera-6 T3019W0 + Zawór termostatyczny, kątowy, wkładka SX, 1/2" V2030ESX15 + zawór powrotny, kątowy, 1/2", V2430E0015A VTL3030ES15



Akcesoria
Opis Typ
Ograniczniki (białe - 20 szt.) do głowicy T3001 TA3000C002
Pierścień zabezpieczający TA6900A001
Klucz specjalny do montażu głowicy VA8210A001
Adapter spustowy do zaworu powrotnego VA3300A001
Klucz specjalny do regulacji zaworu Verafix-E VA8300A001
Przyrząd serwisowy do wymiany wkładek zaworowych VA8200A001



Części zamienne
Opis Typ
Wymienna wkładka typu SX VS1200SX01
