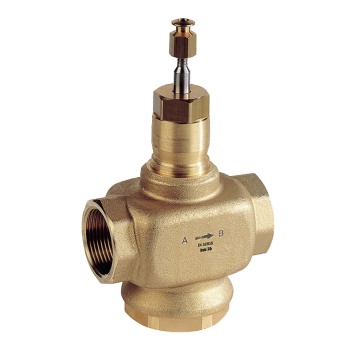

DE/DI - Zawór regulacyjny przelotowy, PN16
|
|
Zawory 2-drogowy liniowe jednogniazdowe stosowane do regulacji medium: woda grzewcza, woda lodowa a także para nasycona i para przegrzana (zawory z grzybem ze stali nierdzewnej) w systemach grzewczych, wentylacyjnych, klimatyzacyjnych i obiegach otwartych. Do współpracy z elektrycznymi siłownikami liniowymi serii ML64... i ML74...
Typ DE - Korpus mosiężny z gwintami zewnętrznymi
Typ DI - Korpus mosiężny z gwintami wewnętrznymi
|
- Niska nieszczelność gniazd
- Samoregulujące się uszczelnienie
- Dokładne pozycjonowanie zapewniające najwyższą kontrolę temperatury
- Stały przepływ całkowity podczas pełnego skoku grzyba
| Typ zaworu |
2-dr, przelotowy |
| Medium |
woda lub mieszanka glikolowo wodna zgodna z VDI2035 |
| Materiały |
korpus mosiężny, trzpień ze stali nierdzewnej, |
| Działanie |
trzpień do góry zamyka |
| Temp. medium / Ciśnienie robocze |
- 2 do 120 °C: max. 1600 kPa
- 120 do 170 °C: max. 1490 kPa
|
|
Ciśnienie statyczne |
PN16 |
| DN |
Kvs |
Przyłącze |
Skok |
Charakterystyka przepływu |
Typ |
| mm |
|
|
mm |
|
- |
| 15 |
0.63 |
Gwint zewnętrzny |
20 |
stałoprocentowa |
DE15B0.63 |
| 15 |
1 |
|
20 |
stałoprocentowa |
DE15B1.0 |
| 15 |
1,6 |
|
20 |
stałoprocentowa |
DE15B1.6 |
| 15 |
2,5 |
|
20 |
stałoprocentowa |
DE15B2.5 |
| 15 |
4 |
|
20 |
stałoprocentowa |
DE15B4.0 |
| 20 |
6,3 |
|
20 |
stałoprocentowa |
DE20B6.3 |
| 25 |
10 |
|
20 |
stałoprocentowa |
DE25B10 |
| 32 |
16 |
|
20 |
stałoprocentowa |
DE32B16 |
| 40 |
25 |
|
20 |
stałoprocentowa |
DE40B25 |
| 50 |
40 |
|
20 |
stałoprocentowa |
DE50B40 |
| DN |
Kvs |
Przyłącze |
Skok |
Charakterystyka przepływu |
UWAGI |
Typ |
| mm |
|
|
mm |
|
|
- |
| 15 |
0.63 |
Gwint wewnętrzny |
20 |
stałoprocentowa |
|
DI15B0.63 |
| 15 |
1 |
|
20 |
stałoprocentowa |
|
DI15B1.0 |
| 15 |
1,6 |
|
20 |
stałoprocentowa |
|
DI15B1.6 |
| 15 |
2,5 |
|
20 |
stałoprocentowa |
|
DI15B2.5 |
| 15 |
4 |
|
20 |
stałoprocentowa |
|
DI15B4.0 |
| 20 |
6,3 |
|
20 |
stałoprocentowa |
|
DI20B6.3 |
| 25 |
10 |
|
20 |
stałoprocentowa |
|
DI25B10 |
| 32 |
16 |
|
20 |
stałoprocentowa |
|
DI32B16 |
| 40 |
25 |
|
20 |
stałoprocentowa |
|
DI40B25 |
| 50 |
40 |
|
20 |
stałoprocentowa |
|
DI50B40 |
| 15 |
0.63 |
|
20 |
stałoprocentowa |
Grzyb ze stali nierdzewnej |
DI15B0.63S |
| 15 |
1 |
|
20 |
stałoprocentowa |
|
DI15B1.0S |
| 15 |
1,6 |
|
20 |
stałoprocentowa |
|
DI15B1.6S |
| 15 |
2,5 |
|
20 |
stałoprocentowa |
|
DI15B2.5S |
| 15 |
4 |
|
20 |
stałoprocentowa |
|
DI15B4.0S |
| 20 |
6,3 |
|
20 |
stałoprocentowa |
|
DI20B6.3S |
| 25 |
10 |
|
20 |
stałoprocentowa |
|
DI25B10S |
| 32 |
16 |
|
20 |
stałoprocentowa |
|
DI32B16S |
| 40 |
25 |
|
20 |
stałoprocentowa |
|
DI40B25S |
| 50 |
40 |
|
20 |
stałoprocentowa |
|
DI50B40S |
DE-DI-k-pl01 0821.pdf
