VTL5020 – Zestawy regulacyjne do grzejników bocznozasilanych



Zestawy regulacyjne VTL5020 współpracują z grzejnikami typu "C" z zasilaniem bocznym
Zastosowanie w wodnych instalacjach grzewczych

Zestawy składają się z:
  • głowica termostatyczna: Thera-5 (nr kat. T5019)
  • zawór grzejnikowy: V2020 z wkładką typ SX z nastawą wstępną
  • zawór powrotny: V2420 z funkcjami odcięcia i nastawy
Materiały Głowice termostatyczne spełniają standardy normy EN215. Korpusy zaworów wykonane z kutego na gorąco mosiądzu, powierzchnia niklowana. Wkład zaworu z uszczelnieniem EPDM i trzpieniem ze stali nierdzewnej. Nakrętki i nyple niklowane wykonane z mosiądzu.
Medium woda lub woda/glikol wg VDI 2035
Temp. medium 2 ... 130 oC
Ciśn. statyczne PN10
Maks. ciśnienie różnicowe 1 bar
Miejsce w instalacji zasilanie
Średnica przyłącza 1/2 cal 1/2 cal
Typ przyłącza gw. wewnętrzne
Dodatkowy opis
  • Głowica termostatyczna z przyłączem M30x1,5 z wbudowanym czujnikiem cieczowym, zakres regulacji 6...28 oC (dla T5019)
  • Solidne korpusy zaworów
  • Zawór grzejnikowy wkładka SX z kvs=0,7 z nastawą wstępną
  • Zawór powrotny z funkcjami odcięcia i regulacji
  • Dostępne przyłącza - Złączki do zaworów termostatycznych


Elementy zestawów
Głowica T5019 + zaw. grzej. prosty V2020DSX15 + zaw. powr. prosty V2420D0015, 1/2" VTL5020DS15
Głowica T5019 + zaw. grzej. kątowy V2020ESX15 + zaw. powr. kątowy V2420E0015, 1/2" VTL5020ES15


Zestawy regulacyjne do grzejników bocznozasilanych
Korpus Typ

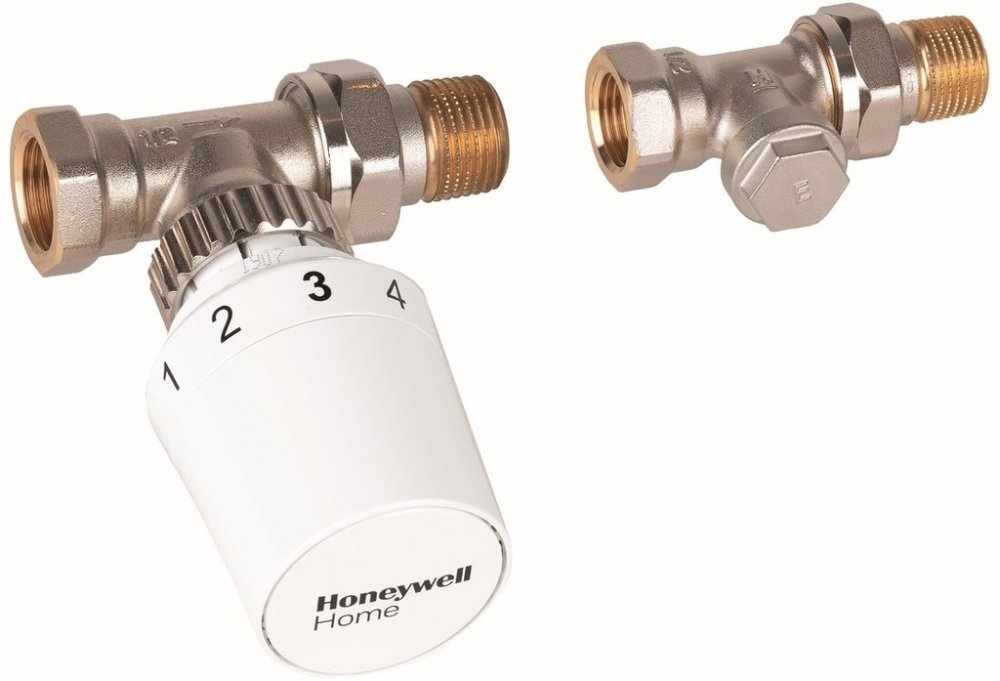

prosty DIN VTL5020DS15

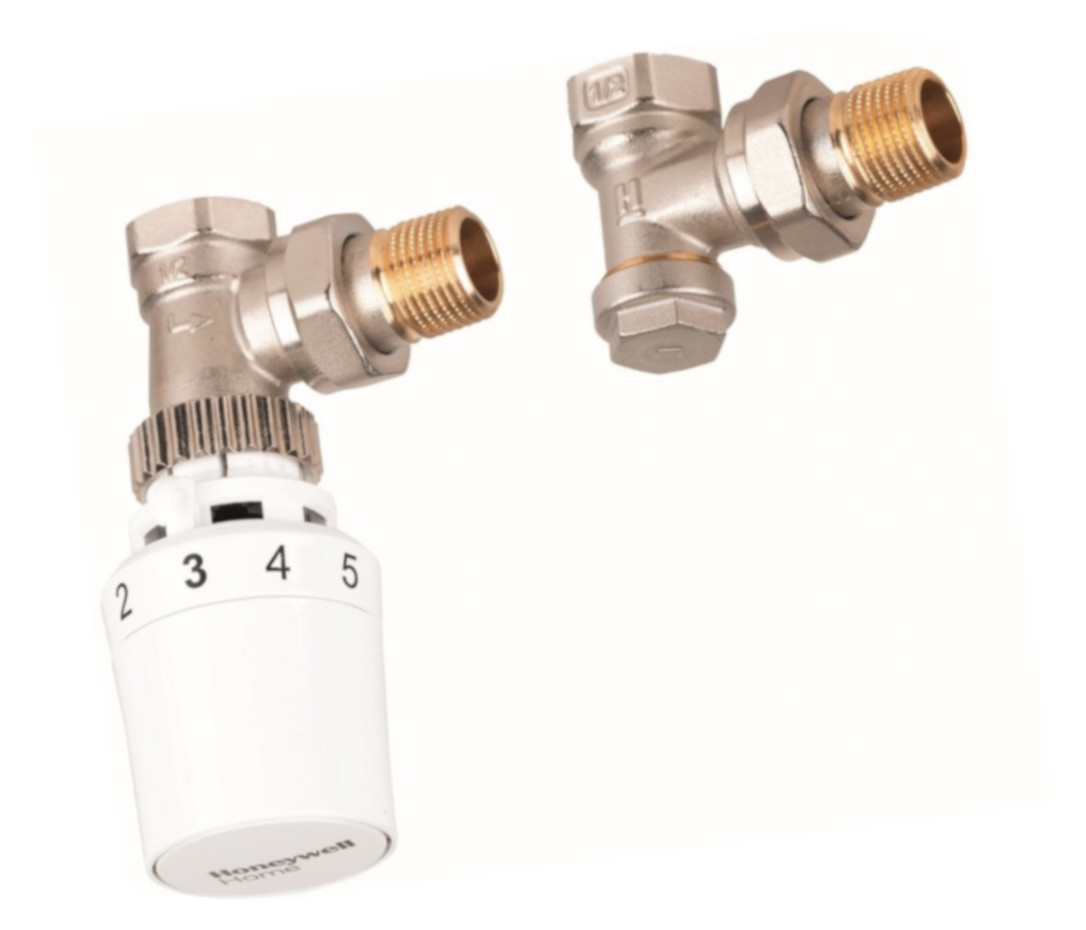

kątowy DIN VTL5020ES15
