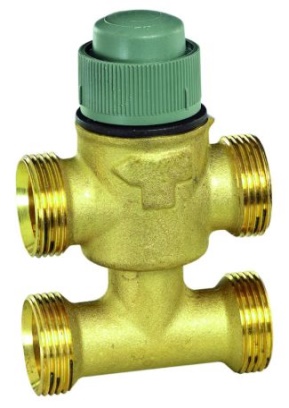

VYE - Zawór liniowy 3-drogowy z obejściem, PN16

VYE - Zawór liniowy 3-drogowy z obejściem, PN16
 Zawory liniowe do sterowania wodą grzewczą i/lub lodową w klimakonwektorach i małych nagrzewnicach/chłodnicach w elektrycznych/elektronicznych systemach regulacji temperatury ( w połączeniu z elektrycznymi siłownikami zaworów liniowych o odpowiednim skoku oraz siłownikami termoelektrycznymi)
Właściwości
  • Mosiądz odporny na odcynkowanie
  • Nie wymaga prac serwisowych
  • Szeroki zakres współczynnika kvs
  • Szeroki zakres dostępnych złączek dla różnych przyłączy (lutowane, zaciskowe, gwintowane)
  • Niewielkie rozmiary umożliwiają instalację w miejscach o ograniczonej przestrzeni
  • Długość skok zapewnia wysokiej jakości charakterystykę
  • Miękkie gniazdo zapewniające niski poziom nieszczelności i wysoką dokładność regulacji
  • Wysokie ciśnienie zamknięcia
Medium Woda, z maks. 50 % zaw. Glikolu
Temp. medium 2…120oC
Ciśn. Statyczne PN16
Działanie Ruch trzpienia w dół otwiera przepływ z A do B
DN Kvs Skok Zamknięcie Typ produktu
15 mm 0,4 6,5 mm 600 kPa VYE15B0.4M
15 mm 0,6 6,5 mm 600 kPa VYE15B0.63M
15 mm 1 6,5 mm 600 %rh VYE15B1.0M
15 mm 1,6 6,5 mm 300 kPa VYE15B1.6M
15 mm 2,5 6,5 mm 100 kPa VYE15B2.5M
20 mm 2,5 6,5 mm 150 kPa VYE20B2.5M
20 mm 4 6,5 mm 50 kPa VYE20B4.0M
25 mm 6,3 6,5 mm 250 %rh VYE25B6.3MP
25 mm 8 6,5 mm 250 kPa VYE25B8.0MP
15 mm 1 2,5 mm 600 kPa VYE15B1.0OF
15 mm 1,6 2,5 mm 300 kPa VYE15B1.6OF
15 mm 2,5 2,5 mm 150 Pa VYE15B2.5OF
20 mm 2,5 2,5 mm 200 kPa VYE20B2.5OF
25 mm 4 2,5 mm 200 kPa VYE25B4.0OFP
20 mm 4 2,5 mm 100 kPa VYE20B4.0OF
15 mm 0,4 6,5 mm 600 kPa VYE15B0.4MCS
15 mm 0,63 6,5 mm 600 kPa VYE15B0.63MCS
15 mm 1 6,5 mm 600 kPa VYE15B1.0MCS
15 mm 1,6 6,5 mm 300 kPa VYE15B1.6MCS
15 mm 2,5 6,5 mm 100 kPa VYE15B2.5MCS
20 mm 2,5 6,5 mm 150 kPa VYE20B2.5MCS
20 mm 4 6,5 mm 50 kPa VYE20B4.0MCS
25 mm 6,3 6,5 mm 250 kPa VYE25B6.3MPC
25 mm 8 6,5 mm 250 kPa VYE25B8.0MPC
15 mm 1,6 2,5 mm 300 kPa VYE15B1.6OFCS
20 mm 2,5 2,5 mm 200 kPa VYE20B2.5OFCS
Załączniki
L.p. Typ dokumentu (wersja) Nazwa pliku Rozmiar
1. Instrukcja instalacji PDF VyE-m-pl01r0321.pdf 278 KB
2. Karta katalogowa PDF VYE - k-pl01r0321.pdf 2058 KB
