XE/XI- Zawór regulacyjny 3-drogowy, PN16
|
|
Zawory 3-drogowe liniowe jednogniazdowe stosowane do regulacji medium: woda grzewcza, woda lodowa w systemach grzewczych, wentylacyjnych, klimatyzacyjnych i obiegach otwartych. Do współpracy z elektrycznymi siłownikami liniowymi serii ML64... i ML74...

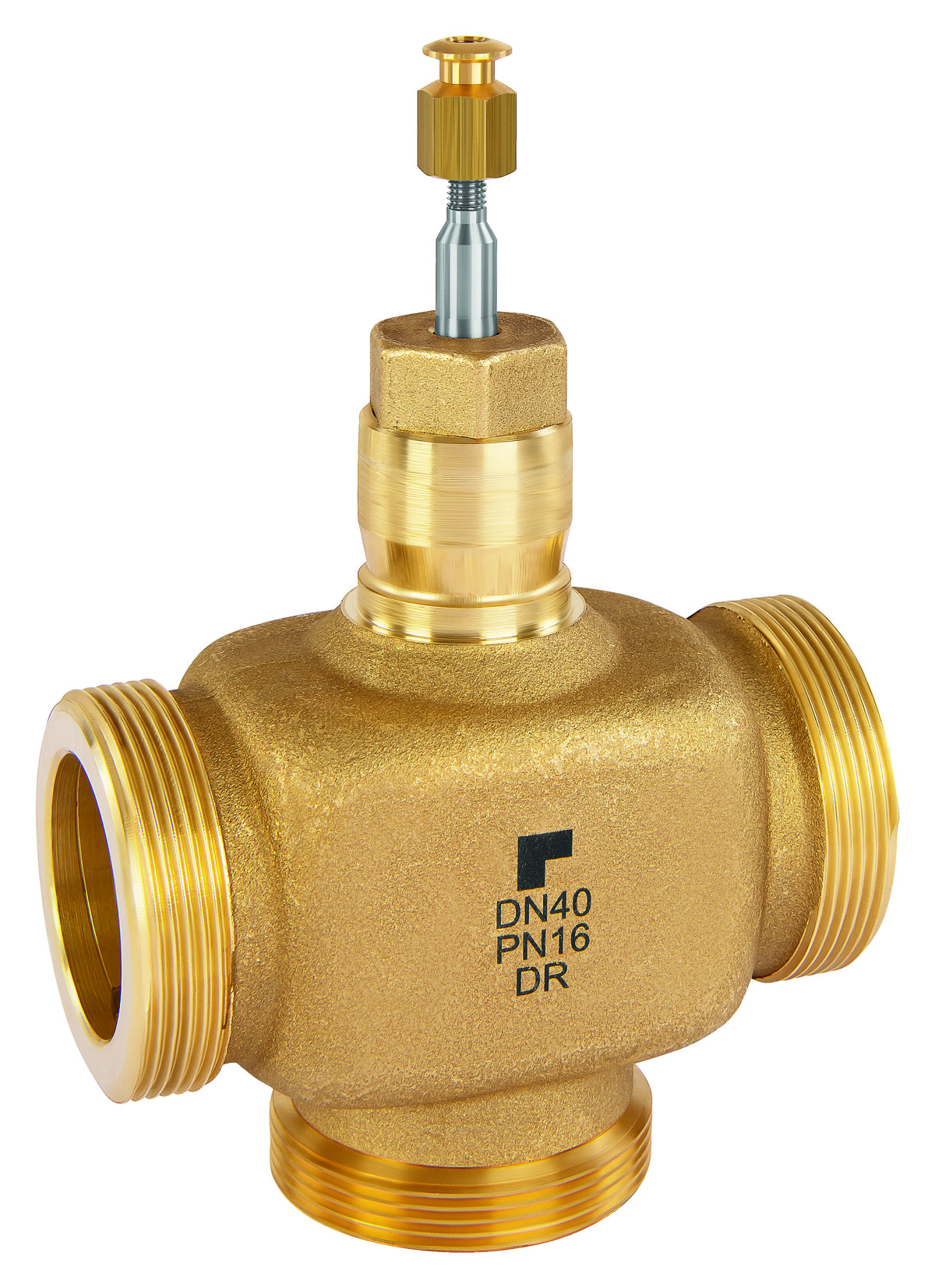

Typ XE - Korpus mosiężny z gwintami zewnętrznymi

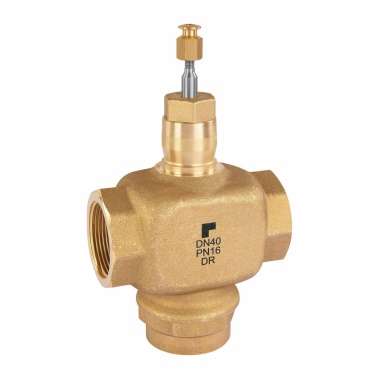

TYP XI - Korpus mosiężny z gwintami wewnętrznymi
|
- Niska nieszczelność gniazda
- Samoregulujące się uszczelnienie
- Dokładne pozycjonowanie zapewniające najwyższą kontrolę temperatury
- Stały przepływ całkowity podczas pełnego skoku grzyba
| Typ zaworu |
3 drogowy |
| Medium |
woda lub mieszanka glikolowo wodna zgodna z VDI2035 |
| Materiały |
korpus mosiężny, trzpień ze stali nierdzewnej, |
| Temp. medium / Ciśnienie robocze |
- 2 do 120 °C: max. 1600 kPa
- 120 do 170 °C: max. 1490 kPa
|
| Ciśnienie statyczne |
PN16 |
| Skok |
20 mm |
| Charakterystyka przepływu |
stałoprocentowa A-AB; liniowa B-AB |
| Działanie |
trzpień do góry zamyka A-AB |
| Uszczelnienie |
Płaskie |
| DN |
Kvs |
Przyłącze |
Skok |
Charakterystyka przepływu A-AB |
Typ |
| 15 |
2,5 |
Gwint zewnętrzny |
20 |
stałoprocentowa |
XE15B2.5 |
| 15 |
4 |
|
20 |
stałoprocentowa |
XE15B4.0 |
| 20 |
6,3 |
|
20 |
stałoprocentowa |
XE20B6.3 |
| 25 |
10 |
|
20 |
stałoprocentowa |
XE25B10 |
| 32 |
16 |
|
20 |
stałoprocentowa |
XE32B16 |
| 40 |
25 |
|
20 |
stałoprocentowa |
XE40B25 |
| 50 |
40 |
|
20 |
stałoprocentowa |
XE50B40 |
| DN |
Kvs |
Przyłącze |
Skok |
Charakterystyka przepływu A-AB |
Typ |
| 15 |
2,5 |
Gwint wewnętrzny |
20 |
stałoprocentowa |
XI15B2.5 |
| 15 |
4 |
|
20 |
stałoprocentowa |
XI15B4.0 |
| 20 |
6,3 |
|
20 |
stałoprocentowa |
XI20B6.3 |
| 25 |
10 |
|
20 |
stałoprocentowa |
XI25B10 |
| 32 |
16 |
|
20 |
stałoprocentowa |
XI32B16 |
| 40 |
25 |
|
20 |
stałoprocentowa |
XI40B25 |
| 50 |
40 |
|
20 |
stałoprocentowa |
XI50B40 |
