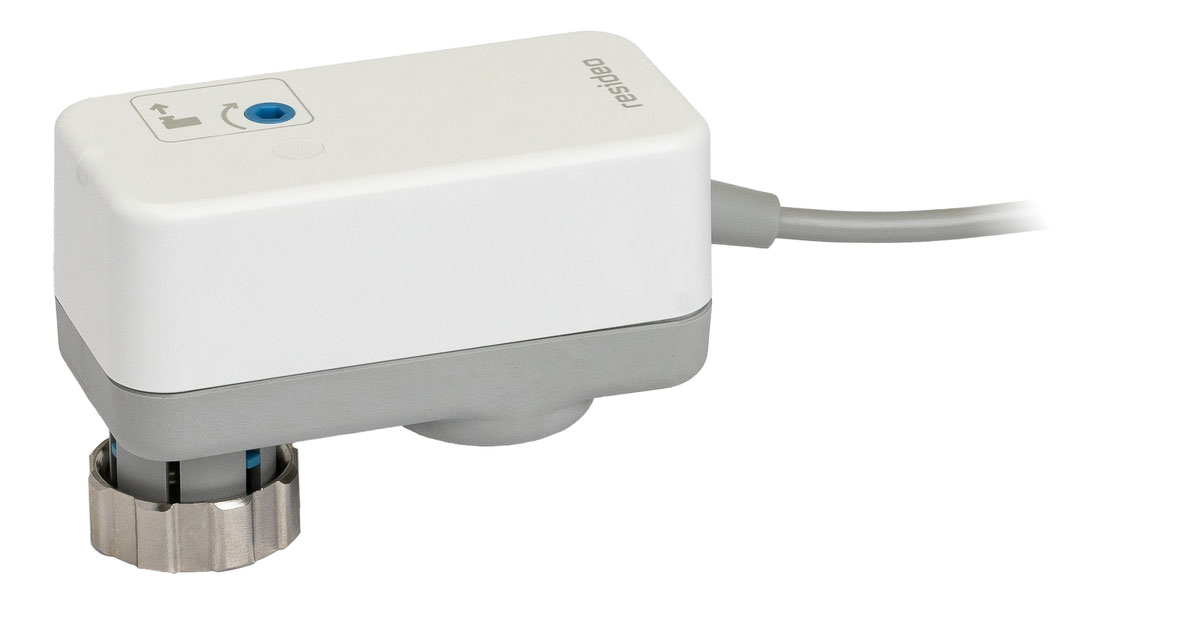

MSHF / MSLF Siłownik liniowy z regulacją płynną 3-punktową
 |
Siłowniki MSHF i MSLF są stosowane zapewnienia płynnego sterowania 3-punktowego we współpracy z niezależnymi od ciśnienia zaworami regulacyjnymi (PICV) V5007 oraz z małymi zaworami liniowymi serii VDE/VDE...C/VDE...M/VXE/VXE...M/VYE. |
WŁAŚCIWOŚCI
- Odpowiedni do płynnego sterowania 3-punktowego bez proporcjonalnego sprzężenia zwrotnego
- Niewielki rozmiar umożliwia instalację w miejscach o ograniczonej przestrzeni
- Niskie zużycie mocy
- Obsługa ręczna za pomocą klucza imbusowego
- Stopień ochrony IP 54
- Łatwy montaż na zaworze za pomocą standardowego gwintu M30 x 1,5, bez konieczności użycia narzędzi
- Dostarczany z fabrycznie okablowanym przewodem przyłączeniowym
- Wizualny wskaźnik położenia zaworu
- Cicha praca: poziom
Dane
| Napięcie zasilania: | 24 V AC + -20 – 50%, 60 Hz, 24 V DC +/-10%, 230 V AC, 50/60 Hz |
| Sygnał sterujący: | 3-punktowy płynny |
| Skok: | 2 mm – 8 mm |
| Siła nacisku: | 180 N, 300 N |
| Czas przebiegu: | 150 s dla skoku 6,5 mm |
| Połączenie siłownika: | M30 x 1,5 |
| Współpraca z zaworami: |
Kombi-PICV 5007: DN 15 – DN 50 Zawory liniowe VDE / VXE / VYE: DN 15 – DN 25 Zawory liniowe odciążone ciśnieniowo VDE...C: DN 15 – DN 32 Zawory liniowe odciążone ciśnieniowo VDE...M, VXE...M: DN 25 – DN 40 |
| Tryb ręczny | Skok mm |
Zasilanie | Siła | Typ |
|---|---|---|---|---|
| Obsługa ręczna | 6,5 | 100 – 253 V AC | 180 | MSHF-B018-151 |
| Obsługa ręczna | 6,5 | 100 – 253 V AC | 300 | MSHF-B030-151 |
| Nie | 6,5 | 24 V AC/DC | 180 | MSLF-B018-150 |
| Obsługa ręczna | 6,5 | 24 V AC/DC | 180 | MSLF-B018-151 |
| Nie | 6,5 | 24 V AC/DC | 300 | MSLF-B030-150 |
| Obsługa ręczna | 6,5 | 24 V AC/DC | 300 | MSLF-B030-151 |
