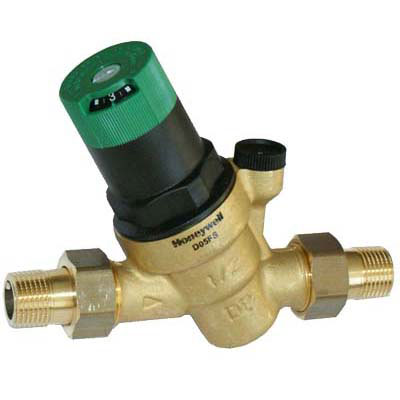

D05FS Regulator ciśnienia
|
|
Według normy EN 806-2 regulatory ciśnienia tego typu chronią domowe instalacje wodne przed zbyt wysokim ciśnieniem wejściowym. Zawory te mogą być również stosowane w instalacjach przemysłowych lub komercyjnych w zakresie ich wymagań technicznych. Dzięki zastosowaniu regulatora ciśnienia zapobiega się powstawaniu uszkodzeń wynikających z nadmiernego ciśnienia, a jednocześnie przyczynia się do zmniejszenia zużycia wody. Wartość ciśnienia wylotowego jest utrzymywana na stałym poziomie nawet przy wahaniach ciśnienia wlotowego. Poprzez obniżenie i stabilizację ciśnienia zostają zminimalizowane szumy przepływu w całej instalacji. |
| Dopuszczenia |
DVGW |
| Medium |
woda |
| Materiał korpusu |
mosiądz odporny na odcynkowanie |
| Materiał wspornika sprężyny |
tworzywo syntetyczne |
| Maks. temperatura pracy |
40°C (70°C z maks. ciśn. 10bar) |
| Ciśn. stat. |
PN25 |
| Zakres nastawy ciśnienia |
1,5 ... 6 bar |
| Skala nastawy |
tak |
| Odciążone gniazdo |
tak |
| Dodatkowy opis |
| • |
Równoważenie ciśnienia wlotowego - zmienne ciśnienie wlotowe nie wpływa na ciśnienie wylotowe |
| • |
Regulator dostarczany bez manometru (patrz: "Akcesoria") |
| • |
Nastawa ciśnienia wyjściowego pokrętłem regulacyjnym |
| • |
Wartość ciśnienia wyjściowego widoczna na skali |
| • |
Sprężyna regulacyjna zamontowana bez kontaktu z wodą |
| • |
Korpus z gwintem wewnętrznym i zewnętrznym dla 1/2"- 1", z gwintem zewnętrznym dla 1 1/4"- 2" |
| • |
Produkt spełnia wymagania normy BSEN 1567 |
| • |
Wszystkie materiały posiadają atest higieniczny |
|
| Typ przyłącza |
Średnica przyłącza |
DN |
Kvs |
Typ |
| |
cal |
mm |
|
|
| złączki z gw. zewnętrznym |
1/2 |
15 |
3 |
D05FS-1/2A
|
| złączki z gw. zewnętrznym |
3/4 |
20 |
3,5 |
D05FS-3/4A |
|
złączki z gw. zewnętrznym
|
1 |
25 |
3,7 |
D05FS-1A |
złączki z gw. zewnętrznym |
11/4 |
32 |
7,3 |
D05FS-11/4A |
złączki z gw. zewnętrznym |
11/2 |
40 |
7,5 |
D05FS-11/2A |
| złączki z gw. zewnętrznym |
2 |
50 |
7,7 |
D05FS-2A |
| Typ przyłącza |
Średnica przyłącza |
DN |
Kvs |
Typ |
| |
cal |
mm |
|
|
| gwinty zewnętrzne |
1/2 |
15 |
3 |
D05FS-1/2E |
| gwinty zewnętrzne |
3/4 |
20 |
3,5 |
D05FS-3/4E |
| gwinty zewnętrzne |
1 |
25 |
3,7 |
D05FS-1E |
| gwinty zewnętrzne |
11/4 |
32 |
7,3 |
D05FS-11/4E |
| gwinty zewnętrzne |
11/2 |
40 |
7,5 |
D05FS-11/2E |
| gwinty zewnętrzne |
2 |
50 |
7,7 |
D05FS-2E |
| Opis |
Typ |
| Manometr w obudowie 50 mm, przyłącze G 1/4, zakres 0 - 4 bar |
M38K-A4 |
| Manometr w obudowie 50 mm, przyłącze G 1/4, zakres 0 - 10 bar |
M38K-A10 |
| Manometr w obudowie 50 mm, przyłącze G 1/4, zakres 0 - 16 bar |
M38K-A16 |
| Manometr w obudowie 50 mm, przyłącze G 1/4, zakres 0 - 25 bar |
M38K-A25 |
| Podwójny klucz oczkowy do demontażu wkładu regulatora |
ZR06K |
| Komplet przyłączy gwintowanych (2 szt.) |
VST06-A |
| Komplet przyłączy do lutowania (2 szt.) |
VST06-B |
| Opis |
Typ |
| Osłona sprężyny kompletny ze skalą do 1/2" - 1"
|
0901515 |
| Osłona sprężyny kompletna dla 1 1/4"- 2"
|
0903890 |
| Wkład zaworu (bez filtra) dla 1/2"- 1"
|
D05FA-1/2B |
| Wkład zaworu (bez filtra) dla 1 1/4"- 2"
|
D05FA-11/4B |
| Wymienny wkład filtracyjny dla 1/2"- 1"
|
ES05F-1/2A |
| Zaślepka z O-ringiem R1/4" (5 sztuk w opakowaniu) do 1/4" |
S06K-1/4 |
