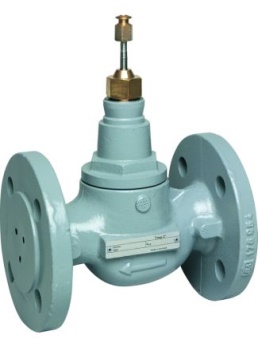

DF..B..CI – Zawór liniowy 2-drogowy kołnierzowy, PN16
 |
Zawór 2-drogowy regulacyjny liniowy jednogniazdowy kołnierzowy do regulacji przepływu wody gorącej/chłodzącej lub pary w systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Nie jest odpowiedni do stosowania w układach z obiegiem otwartym, wzbogacanych tlenem. Współpracuje z siłownikami liniowymi serii ML64... i ML74.. |
Właściwości
- Korpus z żeliwa z przyłączem kołnierzowym
- Niski poziom nieszczelności
- Twarde gniazdo metal-metal zapewnia długą żywotność
- Uszczelnienie samonastawne
- Precyzyjne pozycjonowanie zapewnia najwyższą kontrolę temperatury
| Typ zaworu | 2-dr, kołnierzowy |
| Medium | woda lub mieszanka glikolowo wodna zgodna z VDI2035 |
| Materiały | korpus żeliwo, trzpień ze stali nierdzewnej, |
| Działanie | ruch trzpienia do dołu zamyka |
| Temp. medium / ciśnienie robocze |
- DN15 to DN80 2...120 °C: maks. 1600 kPa 120...150 °C: maks. 1400 kPa 150...170 °C: maks. 1370 kPa - DN100 to DN150 2...120 °C: maks. 1600 kPa 120...150 °C: maks. 1440 kPa 150...200 °C: maks. 1280 kPa |
| Ciśnienie statyczne | PN16 |
| Skok |
- 20 mm (DN15 do DN 80) - 38 mm (DN100 do DN150) |
| DN | Kvs | Przyłącze | Skok | Typ |
|---|---|---|---|---|
| 15 | 0,25 | Kołnierzowe | 20 | DF15B0.25CI |
| 15 | 0.4 | 20 | DF15B0.4CI | |
| 15 | 0,63 | 20 | DF15B0.63CI | |
| 15 | 1 | 20 | DF15B1.0CI | |
| 15 | 1,6 | 20 | DF15B1.6CI | |
| 15 | 2,5 | 20 | DF15B2.5CI | |
| 15 | 4 | 20 | DF15B4.0CI | |
| 20 | 4 | 20 | DF20B4.0CI | |
| 20 | 6,3 | 20 | DF20B6.3CI | |
| 25 | 10 | 20 | DF25B10CI | |
| 32 | 16 | 20 | DF32B16CI | |
| 40 | 25 | 20 | DF40B25CI | |
| 50 | 40 | 20 | DF50B40CI | |
| 65 | 63 | 20 | DF65B63CI | |
| 80 | 100 | 20 | DF80B100CI | |
| 100 | 160 | 38 | DF100B160CI | |
| 125 | 250 | 38 | DF125B250CI | |
| 150 | 360 | 38 | DF150B360CI |
Załączniki |
|||
| L.p. | Typ dokumentu (wersja) | Nazwa pliku | Rozmiar |
|---|---|---|---|
| 1. | Karta katalogowa |  DF-B-CI -k-pl01r0222.pdf |
1023 KB |
