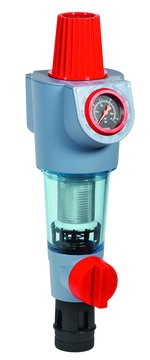

FK74CS Filtr do wody z regulatorem ciśnienia z płukaniem wstecznym z przyłączem obrotowym
|
|
Stacja filtrująco-regulacyjna FK74CS składa się z filtra z płukaniem wstecznym i regulatora ciśnienia. Filtr zapewnia ciągły dopływ przefiltrowanej wody z jednoczesnym utrzymaniem stałego ciśnienia w instalacji wewnętrznej. Filtr drobnosiatkowy zatrzymuje ciała obce jak na przykład drobiny rdzy, strzępki konopi, ziarna piasku itp. Regulator ciśnienia zabezpiecza instalację przed zbyt wysokim ciśnieniem i ogranicza zużycie wody.
Stacje FK74CS są instalowane w instalacjach gdzie wymagane jest zainstalowanie regulatora ciśnienia. Dzięki obrotowemu przyłączu możliwe jest montowanie filtra na rurze poziomej lub pionowej. |
| Dopuszczenia |
aprobata DVGW |
| Medium |
Woda |
| Materiał korpusu |
tworzywo sztuczne |
| Materiał wspornika sprężyny |
tworzywo syntetyczne |
| Typ przyłącza |
gwinty zewnętrzne |
| Maks. temp. medium |
30 oC |
| Ciśn. stat. |
PN16 |
| Zakres nastawy ciśnienia |
1,5 ... 6 bar |
| Przezroczysta obudowa |
tak |
| Odciążone gniazdo |
tak |
| Płukanie wsteczne przefiltrowaną wodą |
tak |
| Pozycja montażu |
poziomy lub pionowy |
| Dodatkowy opis |
| • |
Wbudowany regulator ciśnienia z gniazdem odciążonym |
| • |
Zmiany ciśnienia wejściowego nie mają wpływu na ciśnienie wyjściowe |
| • |
Przefiltrowana woda jest dostarczana nawet podczas płukania wstecznego |
| • |
Opatentowany system płukania wstecznego jest szybki i pozwala oczyścić filtr niewielką ilością wody |
| • |
Specjalny pierścień nastawczy pokazuje kiedy należy przeprowadzić kolejne płukanie |
| • |
Filtr może współpracować z automatem do płukania wstecznego |
| • |
Duża powierzchnia filtrowania |
| • |
Przezroczysta obudowa filtra z odpornego na uderzenia materiału syntetycznego pozwala w prosty sposób kontrolować stopień zanieczyszczenia wkładu |
| • |
Wymienny wkład filtrujący |
| • |
Bardzo prosta obsługa |
| • |
Wykonanie zgodne z zaleceniami KIWA dla wody pitnej |
|
| Średnica przyłącza |
DN |
Kvs |
Typ |
| cal |
mm |
|
|
| R 1/2 |
15 |
4,2 |
FK74CS-1/2AA |
| R 3/4 |
20 |
5,5 |
FK74CS-3/4AA |
| R 1 |
25 |
5,9 |
FK74CS-1AA |
| R 1 1/4 |
32 |
6,2 |
FK74CS-11/4AA |
| Średnica przyłącza |
DN |
Kvs |
Typ |
| cal |
mm |
|
|
| R 1/2 |
15 |
4,2 |
FK74CS-1/2AC |
| R 3/4 |
20 |
5,5 |
FK74CS-3/4AC |
| R 1 |
25 |
5,9 |
FK74CS-1AC |
| R 1 1/4 |
32 |
6,2 |
FK74CS-11/4AC |
| Średnica przyłącza |
DN |
Kvs |
Typ |
| cal |
mm |
|
|
| R 1/2 |
15 |
4,2 |
FK74CS-1/2AD |
| R 3/4 |
20 |
5,5 |
FK74CS-3/4AD |
| R 1 |
25 |
5,9 |
FK74CS-1AD |
| R 1 1/4 |
32 |
6,2 |
FK74CS-11/4AD |
| Opis |
Typ |
| Łącznik obrotowy do filtrów i filtrów z regulatorami ciśnienia, 1/2" |
DA74CS-1/2A |
| Łącznik obrotowy do filtrów i filtrów z regulatorami ciśnienia, 3/4" |
DA74C-3/4A |
| Łącznik obrotowy do filtrów i filtrów z regulatorami ciśnienia, 1" |
DA74C-1A |
| Łącznik obrotowy do filtrów i filtrów z regulatorami ciśnienia, 11/4" |
DA74C-11/4A |
| Automat czasowy do płukania wstecznego z wybraną częstotliwością |
Z74S-AN |
| Automat czasowy do filtrów F74CS, FK74CS; 230 V / 50 Hz; 3 Nm |
RR74S-A |
| Zestaw modernizacyjny dla filtrów F*74CS 1/2" - 11/4" produkowanych do maja 2025 r. do współpracy z automatem płukania wstecznego RR11S |
URSP-1AR |
| Opis |
Typ |
| Wkład zaworowy, kompletny |
D06FA-1B |
| Kompletny wkład filtrujący, siatka 95/110 mikronów |
AF74-1A |
| Kompletny wkład filtrujący, siatka 50 mikronów |
AF74-1C |
| Kompletny wkład filtrujący, siatka 200 mikronów |
AF74-1D |
| Kompletna przezroczysta obudowa filtra |
KF74CS-1A |
| Manometr, przyłącze G1/4", zakres: 0 - 16 bar |
M74CS-A16 |
| Klucz oczkowy do demontażu obudowy i osłony sprężyny |
ZR74CS |
