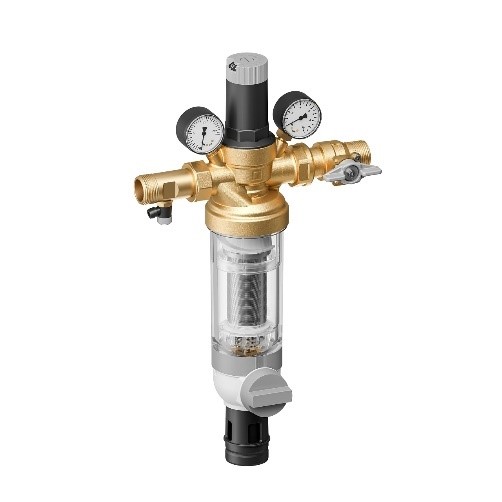

HS10S-LF - Stacja filtrująco-redukcyjna z płukaniem wstecznym. Wersja bezołowiowa
 |
Stacja filtrująco-redukcyjna z płukaniem wstecznym w wykonaniu bezołowiowym HS10S połączenie elementów tj.: zaworu zwrotnego z króćcem testowym, filtra z płukaniem wstecznym, zaworu redukcyjnego oraz zaworu odcinającego. Elementy te zapewniają ciągłą dostawę wody nawet podczas procesu płukania filtra |
| Medium: | Woda pitna |
| Wielkości przyłącza: | ¾”- 2" |
| Wielkość siatki | 100 μm |
| Min. ciśnienie pracy (dynamiczne): | 1.5 bar |
| Maks. ciśn. wlotowe filtra z transparentną osłoną: | 16 bar |
| Maks. ciśn. wlotowe filtra z osłoną z mosiądzu: | 25 bar |
| Zakres ciśn. wylotowego: | 1.5 - 6 bar |
| Maks. temp. robocza medium zgodna z EN 1567: | 30 °C |
| Maks. temp. medium filtra z osłoną z mosiądzu (maks. ciśnienie robocze 10 bar): | 70 °C |
Właściwości
- LEAD-FREE: Zawartość Pb we wszystkich materiałach mniejsza niż 0,1 %
- W jednym urządzeniu kilka funkcji: odcięcie, filtrowanie, redukcja ciśnienia oraz zabezpieczenie antyskażeniowe
- Nieprzerwana dostawa przefiltrowanej wody nawet podczas płukania wstecznego
- Opatentowany system płukania wstecznego jest szybki i pozwala oczyścić filtr niewielką ilością wody
- Stabilizacja ciśnienia wylotowego – zmienne ciśnienie wlotowe nie wpływa na ciśnienie wylotowe
| Wielkość przyłącza | Temperatura | Osłona filtra | TYP |
|---|---|---|---|
| 3/4" | 30 °C | Transparentna | HS10S-3/4LFAA |
| 3/4" | 70 °C | Mosiądz bezołowiowy | HS10S-3/4LFAAM |
| 3/4" - bez zaworu odcinającego | 30 °C | Transparentna | HS10S-3/4LFZS |
| 1" | 30 °C | Transparentna | HS10S-1LFAA |
| 1" | 70 °C | Mosiądz bezołowiowy | HS10S-1LFAAM |
| 1" - bez zaworu odcinającego | 30 °C | Transparentna | HS10S-1LFZS |
| 11/4" | 30 °C | Transparentna | HS10S-11/4LFAA |
| 11/4" | 70 °C | Mosiądz bezołowiowy | HS10S-11/4LFAAM |
| 11/4" - bez zaworu odcinającego; | 30 °C | Transparentna | HS10S-11/4LFZS |
| 1½” | 30 °C | Transparentna | HS10S-11/2LFAA |
| 11/2" | 70 °C | Mosiądz bezołowiowy | HS10S-11/2LFAAM |
| 1½" - bez zaworu odcinającego | 30 °C | Transparentna | HS10S-11/2LFZS |
| 2" | 30 °C | Transparentna | HS10S-2LFAA |
| 2" | 70 °C | Mosiądz bezołowiowy | HS10S-2LFAAM |
| 2" - bez zaworu odcinającego | 30 °C | Transparentna | HS10S-2LFZS |
Akcesoria
| Opis | Typ |
|---|---|

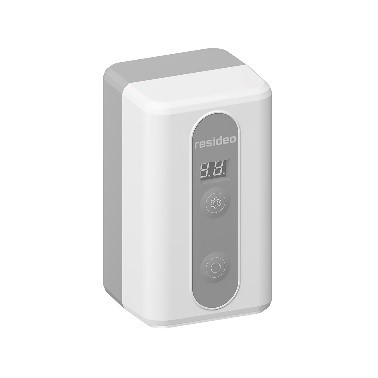

| Automat czasowy do filtrów HS10S, F76S, F78TS, F74CS, FK74CS; 230 V / 50 Hz; 5 Nm, BMS | RR11S-A |

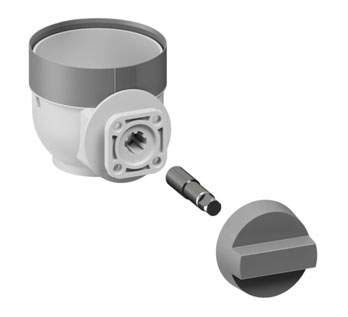

| Zestaw modernizacyjny dla filtrów F76S/HS10S 1/2" - 11/4" produktowanych do maja 2025 do współpracy z automatem płukania wstecznego RR11S | URS-1AR |
| Zestaw modernizacyjny dla filtrów F76S/HS10S 11/2" - 2" produktowanych do maja 2025 do współpracy z automatem płukania wstecznego RR11S | URS-11/2AR |
| Zestaw modernizacyjny dla filtrów F76S/HS10S 1/2" - 11/4" produktowanych od czerwca 2025 r. do współpracy z automatem płukania wstecznego Z11S | URS-1NZ |
| Zestaw modernizacyjny dla filtrów F76S/HS10S 11/2" - 2" produktowanych od czerwca 2025 r. do współpracy z automatem płukania wstecznego Z11S | URS-11/2NZ |

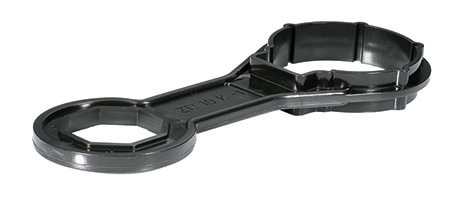

| Klucz oczkowy do filtrów HS10S, F76S, F76CS, FN76CS, FN09S | ZR10K-1 |
| Klucz oczkowy do filtrów HS10S, F76S, FN09S | ZR10K-11/2 |
| Klucz oczkowy do filtrów HS10S, F76S, F74C, FK74C | ZR10K-3/4 |
| Wkład filtracyjny Double Spin, 105/135 µm do filtrów 1/2+3/4 | AF11DS-1/2A |
| Wkład filtracyjny Double Spin, 20 µm do filtrów 1/2+3/4 | AF11DS-1/2B |
| Wkład filtracyjny Double Spin, 50 µm do filtrów 1/2+3/4 | AF11DS-1/2C |
| Wkład filtracyjny Double Spin, 200 µm do filtrów 1/2+3/4 | AF11DS-1/2D |
| Wkład filtracyjny Double Spin, 300 µm do filtrów 1/2+3/4 | AF11DS-1/2E |
| Wkład filtracyjny Double Spin, 500 µm do filtrów 1/2+3/4 | AF11DS-1/2F |
| Wkład filtracyjny Double Spin, 105/135 µm do filtrów 1+11/4 | AF11DS-1A |
| Wkład filtracyjny Double Spin, 20 µm do filtrów 1+11/4 | AF11DS-1B |
| Wkład filtracyjny Double Spin, 50 µm do filtrów 1+11/4 | AF11DS-1C |
| Wkład filtracyjny Double Spin, 200 µm do filtrów 1+11/4 | AF11DS-1D |
| Wkład filtracyjny Double Spin, 300 µm do filtrów 1+11/4 | AF11DS-1E |
| Wkład filtracyjny Double Spin, 500 µm do filtrów 1+11/4 | AF11DS-1F |
| Wkład filtracyjny F76S/HS10S, 100 mikronów, 1/2"+3/4" | AF11S-1/2A |
| Wkład filtracyjny F76S/HS10S, 20 mikronów, 1/2"+3/4" | AF11S-1/2B |
| Wkład filtracyjny F76S/HS10S, 50 mikronów, 1/2"+3/4" | AF11S-1/2C |
| Wkład filtracyjny F76S/HS10S, 200 mikronów, 1/2"+3/4" | AF11S-1/2D |
| Wkład filtracyjny F76S/HS10S, 300 mikronów, 1/2"+3/4" | AF11S-1/2E |
| Wkład filtracyjny F76S/HS10S, 500 mikronów, 1/2"+3/4" | AF11S-1/2F |
| Wkład filtracyjny 100 µm do filtrów F76S, HS10S, 1"+11/4" | AF11S-1A |
| Wkład filtracyjny 20 µm do filtrów F76S, HS10S, 1"+11/4" | AF11S-1B |
| Wkład filtracyjny 50 µm do filtrów F76S, HS10S, 1"+11/4" | AF11S-1C |
| Wkład filtracyjny 200 µm do filtrów F76S, HS10S, 1"+11/4" | AF11S-1D |
| Wkład filtracyjny 300 µm do filtrów F76S, HS10S, 1"+11/4" | AF11S-1E |
| Wkład filtracyjny 500 µm do filtrów F76S, HS10S, 1"+11/4" | AF11S-1F |
| Wkład filtracyjny 100 µm do filtrów F76S, HS10S, F74CS, FK74CS, 11/2" - 2"; | |
| uwaga: wkład do DN40/50 bez prowadnicy z tworzywa w kolorze białym (kod prowadnicy: 2192100 - tylko jeśli wymaga wymiany) | AF11S-11/2A |
| Wkład filtracyjny 20 µm do filtrów F76S, HS10S, F74CS, FK74CS, 11/2" - 2"; | |
| uwaga: wkład do DN40/50 bez prowadnicy z tworzywa w kolorze białym (kod prowadnicy: 2192100 - tylko jeśli wymaga wymiany) | AF11S-11/2B |
| Wkład filtracyjny 50 µm do filtrów F76S, HS10S, F74CS, FK74CS, 11/2" - 2"; uwaga: wkład do DN40/50 bez prowadnicy z tworzywa w kolorze białym (kod prowadnicy: 2192100 - tylko jeśli wymaga wymiany) | AF11S-11/2C |
| Wkład filtracyjny 200 µm do filtrów F76S, HS10S, F74CS, FK74CS, 11/2" - 2"; uwaga: wkład do DN40/50 bez prowadnicy z tworzywa w kolorze białym (kod prowadnicy: 2192100 - tylko jeśli wymaga wymiany) | AF11S-11/2D |
| Wkład filtracyjny 300 µm do filtrów F76S, HS10S, F74CS, FK74CS, 11/2" - 2"; uwaga: wkład do DN40/50 bez prowadnicy z tworzywa w kolorze białym (kod prowadnicy: 2192100 - tylko jeśli wymaga wymiany) | AF11S-11/2E |
| Wkład filtracyjny 500 µm do filtrów F76S, HS10S, F74CS, FK74CS, 11/2" - 2"; uwaga: wkład do DN40/50 bez prowadnicy z tworzywa w kolorze białym (kod prowadnicy: 2192100 - tylko jeśli wymaga wymiany) | AF11S-11/2F |
Załączniki |
|||
| L.p. | Typ dokumentu (wersja) | Nazwa pliku | Rozmiar |
|---|---|---|---|
| 1. | Instrukcja |  HS10S-LF-instrukcja-pl1h1101ge230725.pdf |
2809 KB |
| 2. | Karta katalogowa | HS10S-LF -Karta katalogowa- pd-pl0h1101ge23.pdf |
3057 KB |
