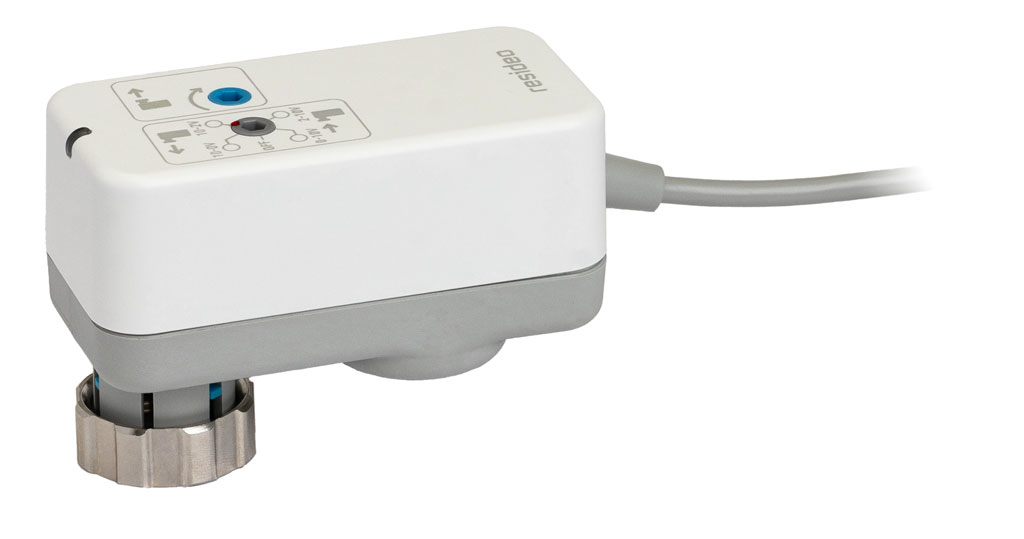

MSLM Siłownik liniowy modulacyjny 0(2)-10V

MSLM Siłownik liniowy modulacyjny 0(2)-10V
 Siłowniki MSLM stosowane do sterowania modulowanego wraz z odciążonymi ciśnieniowo zaworami regulacyjnymi V5007 (PICV) oraz z małymi zaworami liniowymi serii VDE/VDE...C/VDE...M/VXE/VXE...M/VYE.
Właściwości
  • Sterowany sygnałem 0(2) – 10 V DC (dostosowanie sygnału za pomocą obrotowego przełącznika)
  • Mikroprocesorowy pozycjoner zapewnia precyzyjne ustawienie trzpienia
  • Możliwość wyboru kierunku działania względem sygnału sterującego (działanie bezpośrednie lub odwrotne)
  • Szybka kalibracja/gotowość do pracy
  • Sygnał wyjściowy sprzężenia zwrotnego 0(2) – 10 V DC
  • Możliwość ręcznego sterowania i wyłączenia sygnału sterującego
  • Stopień ochrony IP 54



Dane
Skok: 2 mm – 8 mm
Domyślna kalibracja skoku: 6,5 mm
Siła nacisku: Zależnie od typu - 180 N, 300 N
Czas przebiegu: 150 s dla skoku 6,5 mm
Napięcie zasilania: 24 V AC/DC +/-20%, 50/60 Hz +/-3 Hz
Sygnał wejściowy: 0(2) – 10 V DC (regulowany); < 0,1mA
Sygnał sprzężenia zwrotnego: 0(2) – 10 V DC, maks. 1 mA



Współpraca z zaworami

Kombi-PICV V5007: DN 15 – DN 50
Zawory liniowe VDE / VXE / VYE: DN 15 – DN 25
Zawory liniowe odciążone ciśnieniowo VDE...C: DN 15 – DN 32
Zawory liniowe odciążone ciśnieniowo VDE...M, VXE...M: DN 25 – DN 40



Tryb ręczny Skok mm Zasilanie Siła Typ
Nie 6,5 24 V AC/DC 180 MSLM-B018-150
Obsługa ręczna 6,5 24 V AC/DC 180 MSLM-B018-151
Nie 6,5 24 V AC/DC 300 MSLM-B030-150
Obsługa ręczna 6,5 24 V AC/DC 300 MSLM-B030-151
Załączniki
L.p. Typ dokumentu (wersja) Nazwa pliku Rozmiar
1. Instrukcja PDF MSLM-Instrukcja-MU1H1790GE23 R0125.pdf 4525 KB
2. Karta katalogowa PDF MSLM-Karta katalogowa-pl0h1792ge23r0225.pdf 1087 KB
