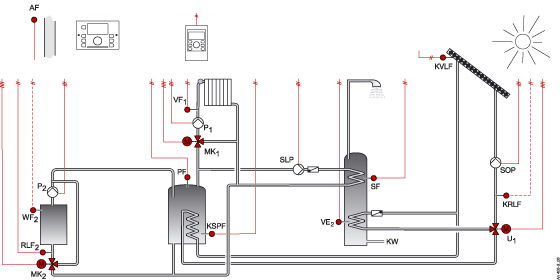

SDC12-31 - Sterowanie kotłem na paliwo stałe, zbiornikiem buforowym, 1 ob. mieszającym, obiegiem c.w.u., ob. solarnym
 |
| Funkcje |
| • |
Podstawowe funkcje zakodowane w niezmienialnym programie wewnętrznym regulatora |
| • |
Wszystkie parametry są fabrycznie zdefiniowane jako podstawowe ustawienia dla określonej aplikacji. W razie potrzeby możliwa jest zmiana fabrycznych ustawień |
| • |
Wszystkie wyjścia przekaźnikowe mogą być testowane ręcznie |
|
| Kocioł na paliwo stałe |
| • |
Dzięki utrzymaniu stałej temperatury powrotu, kocioł na paliwo stałe jest zabezpiecziny przed korozją i osadzaniem się skroplin. Czujnik temperatury (PF) kontroluje temperaturę dla zbiornika buforowego i kotła na paliwo stałe |
|
| Obieg grzewczy |
| • |
Programy czasowe dzienne, tygodniowe i okresowe dla obiegu grzewczego |
| • |
Optymalizacja fazy podgrzewania i obniżenia nocnego |
| • |
Funkcja zabezpieczenia przed zamarzaniem |
| • |
Pogodowa regulacja temperatury obiegu grzewczego z kompensacją od modułu pomieszczeniowego |
| • |
Ograniczenie temperatury maks. i/lub min. wody zasilającej w obiegu |
|
| Sterowanie obiegiem c.w.u. |
| • |
Oddzielne programy dzienne i tygodniowe dla pompy ładującej |
| • |
Program dezynfekcji przeciwko bakteriom Legionelli |
| • |
Różne tryby priorytetów c.w.u. |
| • |
Równoległa regulacja pogodowa |
|
| Sterowanie obiegiem solarnym |
| • |
Sterowanie systemem polega na porównaniu temperatury panelu solarnego (KVLF) i temperatury zasobnika (VE2). Regulator załącza pompę obiegu solarnego gdy temperatura panelu solarnego jest większa od temperatury w zasobniku. |
| • |
Energia układu solarnego wykorzystywana jest w sterowaniu napełnieniem zasobnika c.w.u. oraz zbiornika buforowego. |
|
| Rozbudowa systemu |
| • |
Możliwość połączenia w system do 5 regulatorów SDC, z zastosowaniem jednego czujnika temperatury zewnętrznej |
|
| Komunikacja |
| • |
Informacje przesyłane są po magistrali bus |
| • |
Maksymalna odległość do 100 m |
| • |
Wszystkie dane systemu wymagane do sterowania są przesyłane do odpowiednich regulatorów |
| • |
Pomiędzy regulatorami SDC informacje przesyłane są po magistrali bus |
|
| Sygnalizacja alarmów |
| • |
Regulator powiadamia na wyświetlaczu o występującym błędzie np. zbyt długi czas osiągania temperatury, zwarciu lub przerwaniu przewodu czujnika. |
|
| Opis | Typ |
|---|
| Regulator cyfrowy (bez podstawy) do montażu w szafie lub do zabudowy naściennej (patrz: "Elementy opcjonalne i zamienne") | SDC12-31N |
| Opis | Typ |
|---|
| Czujnik temperatury zewnętrznej | AF20-B54 |
| Czujnik temperatury wody zasilającej VF (przylgowy) | SF20-B54 |
| Czujnik temperatury kotła, ciepłej wody użytkowej (bez pochwy) WF, SF (2) | KTF20-65-2M |
| Czujnik temperatury panelu słonecznego KVFL | VFF20-75P65 |
| Czujnik zbiornika buforowego PF (2) | VF20-3B54 |
| Opis | Typ |
|---|
| Zdalny moduł pomieszczeniowy z nastawnikiem i czujnikiem | SDW10EE |
| Opis | Typ |
|---|
| Zanurzeniowy czujnik temperatury (zamiast SF20-B54) | VF20-1B54 |
| Czujnik temperatury cwu w tulei stalowej NIRO (zamiast KTF20-65-2M) | VF20-3B54S |
| Moduł pomieszczeniowy z wyświetlaczem, wbudowany czujnik temperatury, możliwości zmiany programu czasowego dla obiegu grzewczego, odczyt parametrów systemu (zamiast SDW10) | SDW30N |
| Czujnik temperatury powrotnej zbiorczy RLF | SF20-B54 |
| Podstawa montażowa do zabudowy w szafie | SCS-12 |
| Podstawa montażowa do zabudowy naściennej | SWS-12 |
| Komplet listew montażowych | TBS-SMILE-1KIT |
