SDC7-21 - Sterowanie węzłem cieplnym z 1 ob. bezpośrednim c.o.
 |
| Funkcje |
| • |
Podstawowe funkcje zakodowane w niezmienialnym programie wewnętrznym regulatora |
| • |
Wszystkie parametry są fabrycznie zdefiniowane jako podstawowe ustawienia dla określonej aplikacji. W razie potrzeby możliwa jest zmiana fabrycznych ustawień |
| • |
Wszystkie wyjścia przekaźnikowe mogą być testowane ręcznie |
|
| Zakres regulacji |
| • |

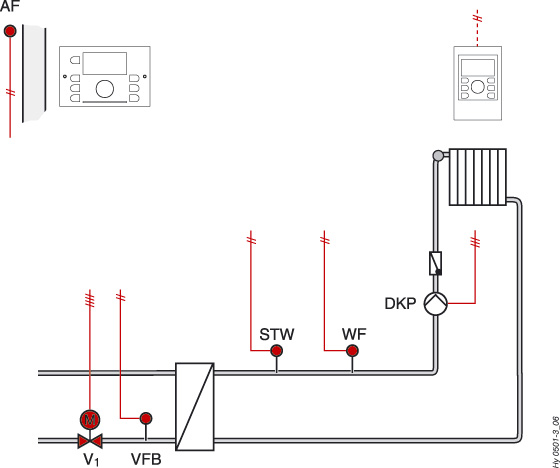

Sterowanie temperaturą zasilania w obiegu grzewczym poprzez zawór regulacyjny sieciowy na powrocie |
| • |
Zmienne lub stałe maksymalne ograniczenie temperatury sieciowej wody powrotnej |
| • |
Ograniczenie minimalnego skoku zaworu regulacyjnego w celu dokładnego pomiaru przepływów pełzających |
| • |
Zabezpieczenie przed odkładaniem się kamienia w wymienniku |
|
| Obieg grzewczy |
| • |
Programy czasowe dzienne, tygodniowe i okresowe dla obiegu grzewczego |
| • |
Ograniczenie temperatury maks./min. wody zasilającej w obiegu |
| • |
Funkcja zabezpieczenia przed zamarzaniem |
| • |
Optymalizacja fazy podgrzewania i obniżenia nocnego |
| • |
Załączanie pompy według zapotrzebowania |
| • |
Wymuszony tryb pracy pompy |
|
| Rozbudowa systemu |
| • |
Możliwość połączenia w system do 5 regulatorów SDC, z zastosowaniem jednego czujnika temperatury zewnętrznej |
|
| Komunikacja |
| • |
Informacje przesyłane są po magistrali bus |
| • |
Maksymalna odległość do 100 m |
| • |
Pomiędzy regulatorami SDC informacje przesyłane są po magistrali bus |
|
| Sygnalizacja alarmów |
| • |
Regulator powiadamia na wyświetlaczu o występującym błędzie np. zbyt długi czas osiągania temperatury, zwarciu lub przerwaniu przewodu czujnika. |
|
| Opis | Typ |
|---|
| Regulator z naścienną podstawą montażową | SDC7-21N |
| Opis | Typ |
|---|
| Czujnik temperatury zewnętrznej | AF20-B54 |
| Czujnik temperatury wody zasilającej VF (przylgowy) WF, VFB (2) | SF20-B54 |
| Opis | Typ |
|---|
| Zdalny moduł pomieszczeniowy z nastawnikiem i czujnikiem | SDW10EE |
| Opis | Typ |
|---|
| Zanurzeniowy czujnik temperatury (zamiast SF20-B54) | VF20-1B54 |
| Moduł pomieszczeniowy z wyświetlaczem, wbudowany czujnik temperatury, możliwości zmiany programu czasowego dla obiegu grzewczego, odczyt parametrów systemu (zamiast SDW10) | SDW30N |
| Podstawa montażowa do zabudowy w szafie | SCS-12 |
| Podstawa montażowa do zabudowy naściennej | SWS-12 |
| Opis | Typ |
|---|
| Termostat bezpieczeństwa, zanurzeniowy, zakres 60...1300C, reset ręczny | STB1 |
