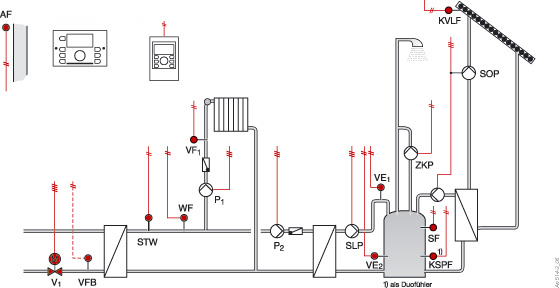

SDC9-21 - Sterowanie węzłem cieplnym z 1 ob. bezpośrednim, ob. c.w.u. z wymiennikiem, ob. solarnym
| • |
Regulator węzła cieplnego z zaworem sieciowym na powrocie strony pierwotnej wymiennika |
| • |
Pogodowa regulacja temperatury wody zasilającej dla systemów ogrzewania grzejnikowego, wymienników i systemów ogrzewania podłogowego |
| • |
Przygotowanie ciepłej wody użytkowej z układu solarnego oraz wymiennika zewnętrznego według warstwowej zasady ładowania zasobnika |
| • |
Sterowanie różnicowe temperaturą obiegu solarnego |
|
| Obieg grzewczy pompowy |
1 obieg |
| Ciepła woda użytkowa |
3 pompy, 2 czujniki |
| Pompa cyrkulacyjna |
1 |
| Obieg solarny |
dla c.w.u. |
| Węzeł cieplny |
1 zawór |
 |
| Funkcje |
| • |
Podstawowe funkcje zakodowane w niezmienialnym programie wewnętrznym regulatora |
| • |
Wszystkie parametry są fabrycznie zdefiniowane jako podstawowe ustawienia dla określonej aplikacji. W razie potrzeby możliwa jest zmiana fabrycznych ustawień |
| • |
Wszystkie wyjścia przekaźnikowe mogą być testowane ręcznie |
|
| Zakres regulacji |
| • |
Sterowanie temperaturą zasilania w obiegu grzewczym poprzez zawór regulacyjny sieciowy na powrocie |
| • |
Zmienne lub stałe maksymalne ograniczenie temperatury sieciowej wody powrotnej |
| • |
Ograniczenie minimalnego skoku zaworu regulacyjnego w celu dokładnego pomiaru przepływów pełzających |
| • |
Zabezpieczenie przed odkładaniem się kamienia w wymienniku |
|
| Obieg grzewczy |
| • |
Programy czasowe dzienne, tygodniowe i okresowe dla obiegu grzewczego |
| • |
Ograniczenie temperatury maks./min. wody zasilającej w obiegu |
| • |
Funkcja zabezpieczenia przed zamarzaniem |
| • |
Optymalizacja fazy podgrzewania i obniżenia nocnego |
| • |
Załączanie pompy według zapotrzebowania |
| • |
Wymuszony tryb pracy pompy |
|
| Sterowanie obiegiem solarnym |
| • |
Sterowanie systemem polega na porównaniu temperatury panelu solarnego (KVLF) i temperatury zasobnika (KSPF). Regulator załącza pompę obiegu solarnego gdy temperatura panelu solarnego jest większa od temperatury w zasobniku. |
| • |
Podwójny czujnik temperatury może być usytuowany w pozycji KSPF przysyłając wartość temperatury VE2 w celu przygotowania ciepłej wody użytkowej |
|
| Sterowanie obiegiem c.w.u. |
| • |
Programy czasowe dzienne i tygodniowe dla pompy ładującej i cyrkulacyjnej zasobnika |
| • |
Program dezynfekcji przeciwko bakteriom Legionelli |
| • |
Ciągłe przygotowanie ciepłej wody użytkowej w zasobniku według zasady ładowania warstwowego |
| • |
Różne priorytety ciepłej wody użytkowej |
| • |
Ładowanie zasobnika wspomagane z obiegu solarnego |
|
| Rozbudowa systemu |
| • |
Możliwość połączenia w system do 5 regulatorów SDC, z zastosowaniem jednego czujnika temperatury zewnętrznej |
|
| Komunikacja |
| • |
Informacje przesyłane są po magistrali bus |
| • |
Maksymalna odległość do 100 m |
| • |
Komunikacja pomiedzy modułami naściennymi SDW... magistralą bus |
|
| Sygnalizacja alarmów |
| • |
Regulator powiadamia na wyświetlaczu o występującym błędzie np. zbyt długi czas osiągania temperatury, przepięcie lub przerwanie przewodu czujnika. |
|
| Opis | Typ |
|---|
| Regulator cyfrowy (bez podstawy) do montażu w szafie lub do zabudowy naściennej (patrz "Elementy opcjonalne i zamienne") | SDC9-21N |
| Opis | Typ |
|---|
| Czujnik temperatury zewnętrznej | AF20-B54 |
| Czujnik temperatury wody zasilającej VF (przylgowy) WF, VE1, VF1, VFB (4) | SF20-B54 |
| Czujnik temperatury kotła, ciepłej wody użytkowej (bez pochwy) SF, VE2, KSPF (3) | KTF20-65-2M |
| Opis | Typ |
|---|
| Zdalny moduł pomieszczeniowy z nastawnikiem i czujnikiem | SDW10EE |
| Opis | Typ |
|---|
| Zanurzeniowy czujnik temperatury (zamiast SF20-B54) | VF20-1B54 |
| Czujnik temperatury cwu w tulei stalowej NIRO (zamiast KTF20-65-2M) | VF20-3B54S |
| Moduł pomieszczeniowy z wyświetlaczem, wbudowany czujnik temperatury, możliwości zmiany programu czasowego dla obiegu grzewczego, odczyt parametrów systemu (zamiast SDW10) | SDW30N |
| Obudowa do zabudowy w szafie | SCS-12 |
| Podstawa montażowa do zabudowy naściennej | SWS-12 |
| Opis | Typ |
|---|
| Termostat bezpieczeństwa, zanurzeniowy, zakres 60...1300C, reset ręczny | STB1 |
