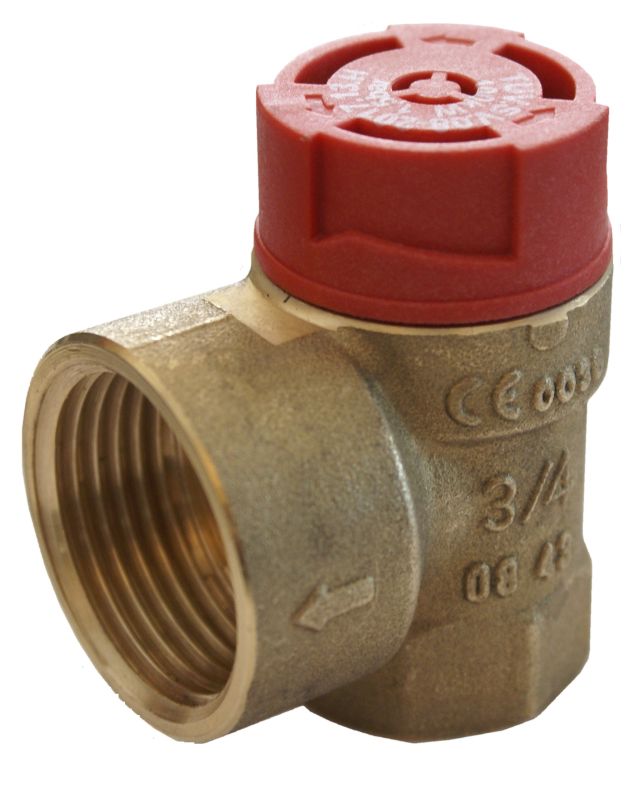

SM110 Zawór bezpieczeństwa membranowy do instalacji grzewczych
|
|
| Membranowe zawory bezpieczeństwa SM110 przeznaczone są, zgodnie z normą EN 12828, do ochrony zamkniętych instalacji grzewczych. |
| Zgodnie z wymaganiami normy, membranowy zawór bezpieczeństwa jest fabrycznie ustawiony na odpowiednie ciśnienie a następnie zabezpieczony przed zewnętrzną ingerencją kapturkiem bezpieczeństwa. Zmiana fabrycznych ustawień nie jest możliwa bez uprzedniego zniszczenia kapturka bezpieczeństwa. Wartość nastawionego ciśnienia jest wytłoczona na kapturku bezpieczeństwa. |
|
| Dopuszczenia |
Zgodność z Dyrektywą Ciśnieniową 97/23/EC - oznaczenie znakiem CE nr 0036 |
| Medium |
| • |
Woda lub mieszanina z glikolem zgodnie z VDI 2035 |
| • |
Ciecze z grupy 1 i 2 ( Dyrektywa Ciśnieniowa, art.9), które nie oddziałują agresywnie na użyte materiały |
|
| Materiały |
Korpus mosiężny, sprężyna ze stali sprężynowej, kapturek bezpieczeństwa z wysokojakościowego tworzywa sztucznego, membrana z odpornego na działanie gorącej wody elastomeru |
| Pozycja montażu |
poziomy |
| Maks. temp. medium |
120 oC |
| Dodatkowy opis |
| • |
Ciśnienie otwarcie, nastawy fabryczne: 1,5; 2,0; 2,5; 3,0; 4,0 lub 6,0 bar |
| • |
Standardowa średnica wylotu |
| • |
Zabezpieczenie przed zmianą fabrycznej nastawy |
|
| Ustawione ciśnienie
|
Typ przyłącza
|
Typ
|
| bar
|
|
|
| 2,5 |
gw. wewnętrzne |
SM110-1/2ZA2.5 |
| 3 |
gw. wewnętrzne |
SM110-1/2ZA3.0 |
| Ustawione ciśnienie
|
Typ przyłącza
|
Typ
|
| bar
|
|
|
| 1,5 |
gw. wewnętrzne |
SM110-1/2A1.5 |
| 2 |
gw. wewnętrzne |
SM110-1/2A2.0 |
| 2,5 |
gw. wewnętrzne |
SM110-1/2A2.5 |
| 3 |
gw. wewnętrzne |
SM110-1/2A3.0 |
| 4 |
gw. wewnętrzne |
SM110-1/2A4.0 |
| 6 |
gw. wewnętrzne |
SM110-1/2A6.0 |
| Ustawione ciśnienie
|
Typ przyłącza
|
Typ
|
| bar
|
|
|
| 2,5 |
gw. wewnętrzne |
SM110-3/4ZA2.5 |
| 3 |
gw. wewnętrzne |
SM110-3/4ZA3.0 |
| Ustawione ciśnienie
|
Typ przyłącza
|
Typ
|
| bar
|
|
|
| 1,5 |
gw. wewnętrzne |
SM110-3/4A1.5 |
| 2,5 |
gw. wewnętrzne |
SM110-3/4A2.5 |
| 3 |
gw. wewnętrzne |
SM110-3/4A3.0 |
| 4 |
gw. wewnętrzne |
SM110-3/4A4.0 |
| Ustawione ciśnienie
|
Typ przyłącza
|
Typ
|
| bar
|
|
|
| 1,5 |
gwint wewnętrzny/ zewnętrzny |
SM110-1/2AA1.5 |
| 2 |
gwint wewnętrzny/ zewnętrzny |
SM110-1/2AA2.0 |
| 3 |
gwint wewnętrzny/ zewnętrzny |
SM110-1/2AA3.0 |
