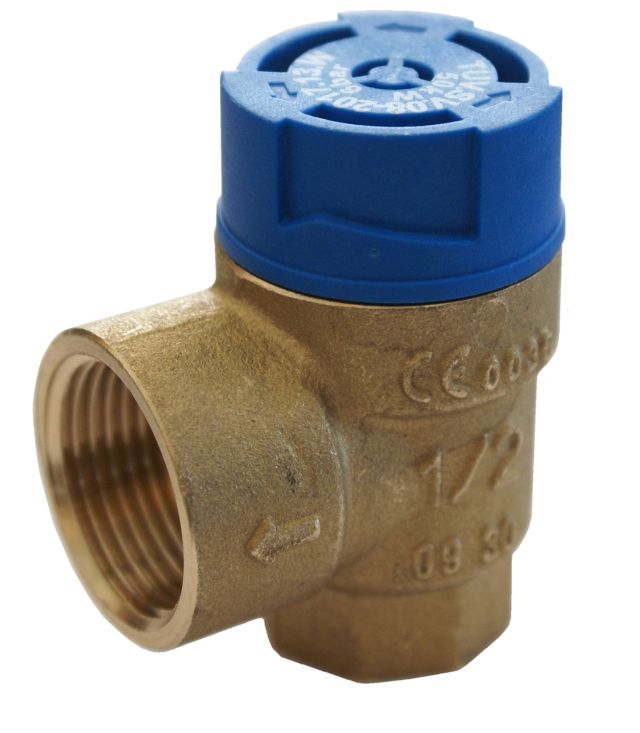

SM150 Zawór bezpieczeństwa membranowy do zamkniętych instalacji
|
|
| Membranowe zawory bezpieczeństwa SM150 przeznaczone są, zgodnie z normą DIN 1988 i DIN 4753-1, do ochrony zamkniętych instalacji c.w.u. |
| Zgodnie z wymaganiami normy, membranowy zawór bezpieczeństwa jest fabrycznie ustawiony na odpowiednie ciśnienie a następnie zabezpieczony przed zewnętrzną ingerencją kapturkiem bezpieczeństwa. Zmiana fabrycznych ustawień nie jest możliwa bez uprzedniego zniszczenia kapturka bezpieczeństwa. Wartość nastawionego ciśnienia jest wytłoczona na kapturku bezpieczeństwa. |
|
| Dopuszczenia |
Zgodność z Dyrektywą Ciśnieniową 97/23/EC - oznaczenie znakiem CE nr 0036
| • |
Spełnia wymagania KTW dotyczące wody pitnej |
|
| Medium |
Membranowy zawór bezpieczeństwa przeznaczony jest wyłącznie do wyrzutu wody pitnej z zamkniętych instalacji c.w.u., zgodnie z DIN 1988 i DIN 4753 w celu ich ochrony przed nadmiernym wzrostem ciśnienia
|
| Materiały |
Korpus mosiężny, sprężyna ze stali sprężynowej, kapturek bezpieczeństwa z wysokojakościowego tworzywa sztucznego, membrana z odpornego na działanie gorącej wody elastomeru |
| Pozycja montażu |
poziomy |
| Maks. temp. medium |
95 oC |
| Typ przyłącza |
gw. wewnętrzne |
| Dodatkowy opis |
| • |
Ciśnienie otwarcia ustawione fabrycznie na wartość: 6.0, 8.0 lub 10.0 bar |
| • |
Standardowa średnica wylotu |
| • |
Zabezpieczenie przed zmianą fabrycznej nastawy |
| • |
Zabezpieczenie przed zmianami nastaw fabrycznych |
|
| Ustawione ciśnienie
|
Typ
|
| bar
|
|
| 6 |
SM150-1/2A |
| 8 |
SM150-1/2B |
| 10 |
SM150-1/2C |
| Ustawione ciśnienie
|
Typ
|
| bar
|
|
| 6 |
SM150-3/4A |
| 8 |
SM150-3/4B |
| 10 |
SM150-3/4C |
