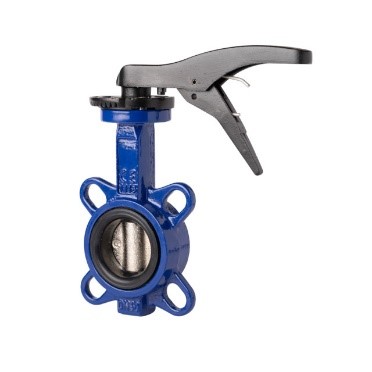

V6001- Przepustnice PN16 do systemów ogrzewania, wentylacji oraz klimatyzacji (HVAC)
 |
Przepustnice do stosowania w systemach ogrzewania, wentylacji oraz klimatyzacji (HVAC). |
WŁAŚCIWOŚCI
- Medium: Woda z dodatkiem maks. 50% glikolu zgodnie z VDI 2035
- Zakres temperatur: -10 do 120°C
- Ciśnienie nominalne: PN10, PN16
- Wielkość zaworu: DN25 - DN400
- Zastosowanie siłownika VMM40: tylko dla średnic DN40-DN100
- Konstrukcja zaworu: Forma waflowa z dyskiem motylkowym
- Zawory V60010... ≤ DN100 oraz V60011... są dostarczane z ręczną dźwignią
- Zawory V60010... > DN100 są dostarczane z przekładnią
| DN mm | Sterowanie | TYP |
|---|---|---|
| 25 | sterowana ręcznie lub siłownikiem (VMM40 do zamówienia oddzielnie) | V60010025 |
| 32 | sterowana ręcznie lub siłownikiem (VMM40 do zamówienia oddzielnie) | V60010032 |
| 40 | sterowana ręcznie lub siłownikiem (VMM40 do zamówienia oddzielnie) | V60010040 |
| 50 | sterowana ręcznie lub siłownikiem (VMM40 do zamówienia oddzielnie) | V60010050 |
| 65 | sterowana ręcznie lub siłownikiem (VMM40 do zamówienia oddzielnie) | V60010065 |
| 80 | sterowana ręcznie lub siłownikiem (VMM40 do zamówienia oddzielnie) | V60010080 |
| 100 | sterowana ręcznie lub siłownikiem (VMM40 do zamówienia oddzielnie) | V60010100 |
| 125 | sterowana ręcznie ( przekładnia) | V60010125 |
| 150 | sterowana ręcznie ( przekładnia) | V60010150 |
| 200 | sterowana ręcznie ( przekładnia) | V60010200 |
| 250 | sterowana ręcznie ( przekładnia) | V60010250 |
| 300 | sterowana ręcznie ( przekładnia) | V60010300 |
| 400 | sterowana ręcznie ( przekładnia) | V60010400 |
| 125 | ręczna (dźwignia) | V60011125 |
| 150 | ręczna (dźwignia) | V60011150 |
| 200 | ręczna (dźwignia) | V60011200 |
| 250 | ręczna (dźwignia) | V60011250 |
Akcesoria
| Opis | Wielkość przepustnicy | TYP |
|---|---|---|

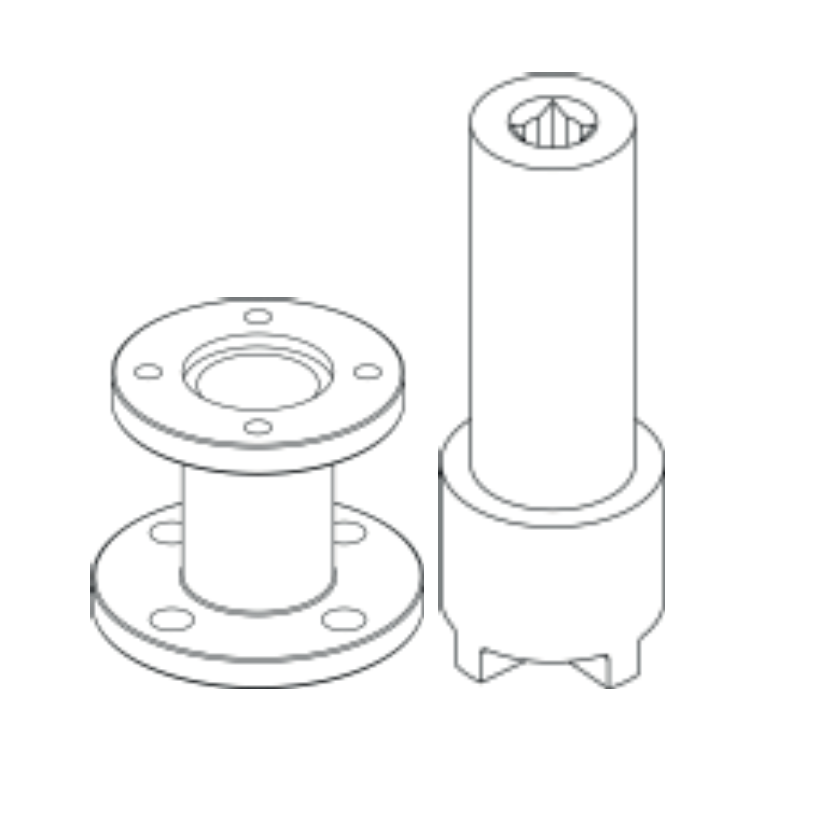

| Adapter przyłączeniowy siłownika | DN40 - DN65 | V6001A01 |
| Adapter przyłączeniowy siłownika | DN80 - DN100 | V6001A02 |
| Siłownik obrotowy 40Nm, 230V, do regulacji 3-pkt lub 2-pkt | DN40 - DN100 | VMM40 |
Załączniki |
|||
| L.p. | Typ dokumentu (wersja) | Nazwa pliku | Rozmiar |
|---|---|---|---|
| 1. | V6001-karta katalogowa-pl01r0624.pdf |  V6001-karta katalogowa-pl01r0624.pdf |
1951 KB |
