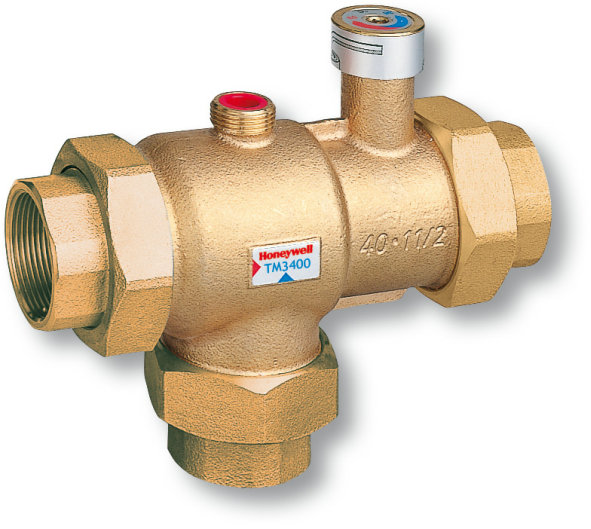

TM3400/TM3410 Termostatyczny zawór mieszający do instalacji c.w.u.

TM3400/TM3410 Termostatyczny zawór mieszający do instalacji c.w.u.
Termostatyczne zawory mieszające z serii TM34 znajdują zastosowanie w instalacjach centralnego przygotowania ciepłej wody użytkowej z lub bez cyrkulacji.
Medium woda
Materiał korpusu brąz RG5
Maks. temp. medium 90 oC
Ciśn. stat. PN10
Dodatkowy opis
Dokładność regulacji i niezawodność działania
Ochrona przed poparzeniem
Do działania nie potrzebna energia zewnętrzna
Duży przepływ przy małych gabarytach
Ustawienie fabryczne - 25, 40 lub 55oC zależnie od typu
Zakres nastaw temperatury: 20 - 300C 30 - 450C 45 - 650C
Z przyłaczem gwintowanym, nastawa fabryczna 25 st.C
Typ przyłączaŚrednica przyłączaDNZakres nastawy temperaturyTyp
 calmmoC
gwinty zewnętrzne120 ... 30TM3400.930  PDF
gwinty zewnętrzne1 1/420 ... 30TM3400.940  PDF
gwinty zewnętrzne1 1/220 ... 30TM3400.950  PDF
gwinty zewnętrzne220 ... 30TM3400.960  PDF
Z przyłaczem gwintowanym, nastawa fabryczna 40 st.C
Typ przyłączaŚrednica przyłączaDNZakres nastawy temperaturyTyp
 calmmoC
gwinty zewnętrzne130 ... 45TM3400.932  PDF
gwinty zewnętrzne1 1/430 ... 45TM3400.942  PDF
gwinty zewnętrzne1 1/230 ... 45TM3400.952  PDF
gwinty zewnętrzne230 ... 45TM3400.962  PDF
Z przyłaczem gwintowanym, nastawa fabryczna 48 st.C
Typ przyłączaŚrednica przyłączaDNZakres nastawy temperaturyTyp
 calmmoC
gwinty zewnętrzne3/436 ... 53TM3400.924  PDF
gwinty zewnętrzne136 ... 53TM3400.934  PDF
gwinty zewnętrzne1 1/436 ... 53TM3400.944  PDF
gwinty zewnętrzne1 1/236 ... 53TM3400.954  PDF
gwinty zewnętrzne236 ... 53TM3400.964  PDF
Z przyłaczem gwintowanym, nastawa fabryczna 55 st.C
Typ przyłączaŚrednica przyłączaDNZakres nastawy temperaturyTyp
 calmmoC
gwinty zewnętrzne145 ... 45TM3400.936  PDF
gwinty zewnętrzne1 1/445 ... 45TM3400.946  PDF
gwinty zewnętrzne1 1/245 ... 45TM3400.956  PDF
gwinty zewnętrzne245 ... 45TM3400.966  PDF
Z przyłączem kołnierzowym, nastawa fabryczna 25 st.C
tm3410it01
Typ przyłączaŚrednica przyłączaDNZakres nastawy temperaturyTyp
 calmmoC
kołnierzowe6530 ... 30TM3410.601  PDF
kołnierzowe8030 ... 30TM3410.801  PDF
Z przyłączem kołnierzowym, nastawa fabryczna 40 st.C
Typ przyłączaŚrednica przyłączaDNZakres nastawy temperaturyTyp
 calmmoC
kołnierzowe6530 ... 45TM3410.605  PDF
kołnierzowe8030 ... 30TM3410.805  PDF
Z przyłączem kołnierzowym, nastawa fabryczna 48 st.C
Typ przyłączaŚrednica przyłączaDNZakres nastawy temperaturyTyp
 calmmoC
kołnierzowe6536 ... 53TM3410.606  PDF
kołnierzowe8036 ... 53TM3410.806  PDF
Z przyłączem kołnierzowym, nastawa fabryczna 55 st.C
Typ przyłączaŚrednica przyłączaDNZakres nastawy temperaturyTyp
 calmmoC
kołnierzowe6545 ... 65TM3410.608  PDF
kołnierzowe8045 ... 65TM3410.808  PDF
